Moniteur tactile encastrable 1593L 15.6"

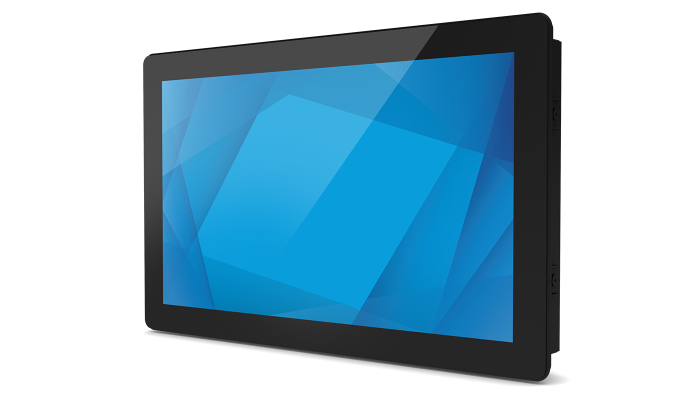

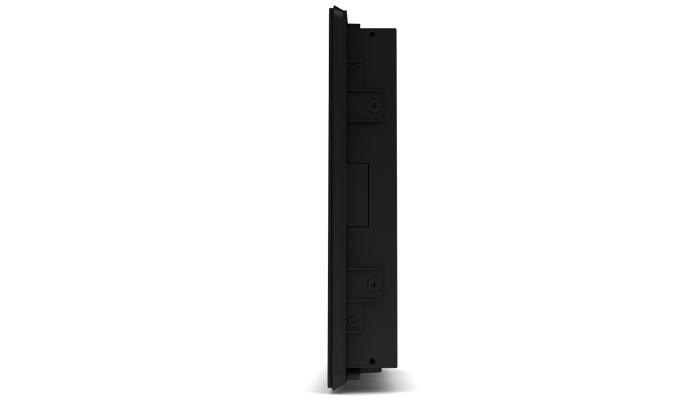

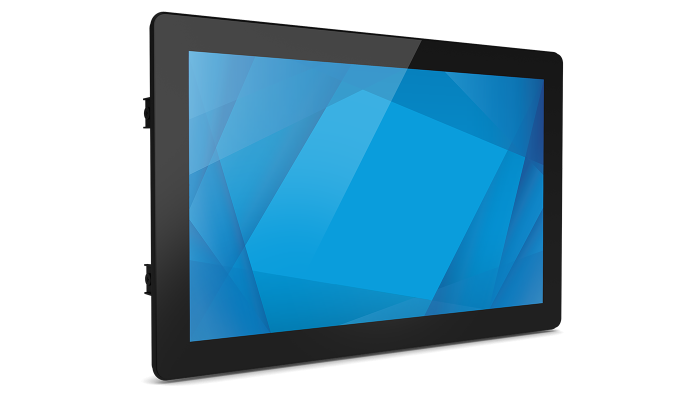

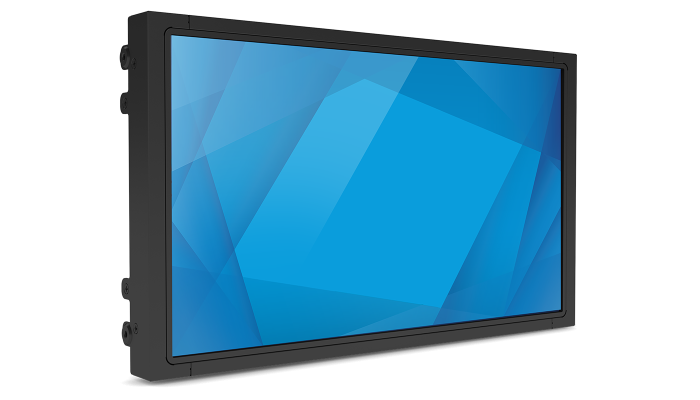

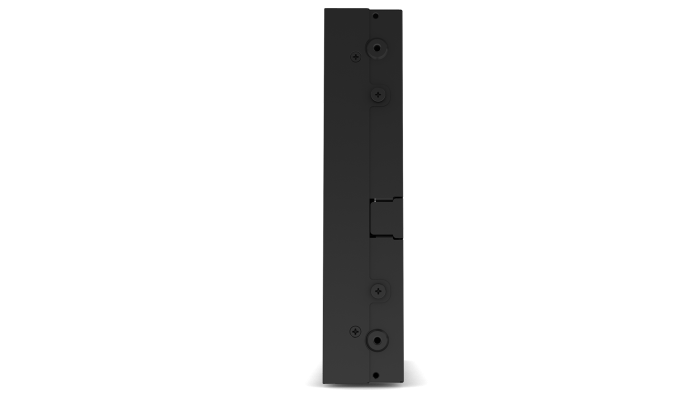

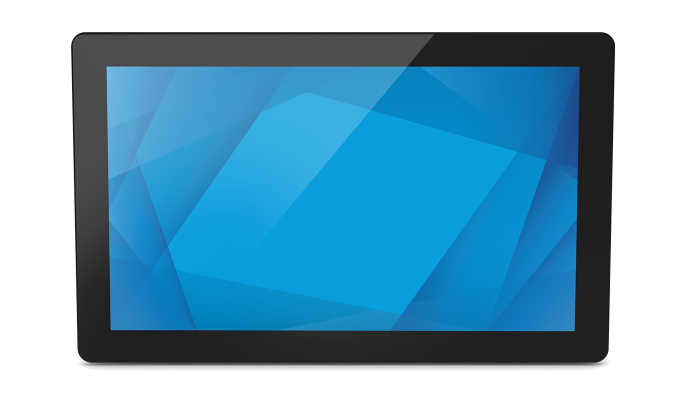

Moniteur tactile encastrable Elo 1593L
Le moniteur tactile encastrable Elo 1593L de 15" est une solution de classe industrielle, économique pour les OEM et les intégrateurs de systèmes désireux de proposer des produits fiables à leurs clients. S’appuyant sur une conception donnant priorité à la fiabilité, les moniteurs encastrables d’Elo offrent une clarté d’image remarquable et une transmission exceptionnelle de la lumière, ainsi qu’un fonctionnement stable et sans dérive pour une réponse tactile précise. Les produits de la Série 90 sont disponibles dans un vaste éventail de formats, assortis de différentes technologies tactiles et de plusieurs niveaux de luminosité, pour offrir la polyvalence nécessaire aux bornes commerciales, du libre-service aux jeux en passant par l’automatisation industrielle et les soins de santé.
La solution qui répond à vos besoins, grâce à Elo
-
Libre-service
-
Jeux
-
Soins de santé
-
Automatisation industrielle
Nous avons choisi les écrans tactiles Elo pour alimenter notre kiosque primé, le BLUE FIRE Kiosk, car ils offrent une facilité d'intégration dans notre boîtier.... Nous savions que nous pouvions compter sur un produit durable, à longue durée de vie et qui offrira une expérience interactive de haute qualité pour les années à venir.
Ralf Hovenga
Directeur général, Pan Oston
Des bornes plus intelligentes pour nos partenaires
Grâce à EloView et à son module Backpack, la gestion de vos bornes est AISÉE ! Associez votre moniteur encastrable interactif Elo à un module Elo Backpack et à EloView pour tirer parti d’un déploiement économique et évolutif reposant sur une seule et unique architecture. Le module Backpack est une solution informatique Solid State sans ventilateur à basse consommation exécutant Android 7.1 (Nougat). Lorsqu’il est associé avec EloView, il vous permet de gérer vos bornes à distance sans aucune configuration grâce à un contrôle fluide de vos dispositifs et de vos contenus.
Une installation flexible
Nos écrans encastrables de qualité commerciale peuvent être installés en mode paysage, portrait et incliné pour une flexibilité optimale lors de leur intégration à une table, une borne commerciale ou une borne d’arcade. Vue directe, latérale ou à distance : nos écrans encastrables vous offrent tout ce dont vous avez besoin en vous fournissant une clarté optimale en toutes circonstances, conformément à l’expérience que vous souhaitez offrir.
Technologie capacitive projetée,
pour des contacts optimisés
Notre technologie capacitive projetée TouchPro® PCAP permet des contacts optimisés pour les installations nécessitant une couche de verre d’une épaisseur pouvant atteindre 6 mm ou pour les solutions exigeant des classes IP spécifiques. Que vous ayez besoin d’un écran encastré ou d’un écran entièrement recouvert par un verre de protection, nos moniteurs encastrables PCAP robustes sont spécifiquement conçus pour durer dans le cadre de plusieurs applications et environnements : des bornes en libre-service aux bornes d’arcade très sollicitées en passant par des machines industrielles soumises à des conditions éprouvantes.
Moniteurs interactifs encastrables de 10 à 55 pouces
1093L 10" (16:10)
1291L 12" (4:3)
1590L 15" (4:3)
1593L 15" (16:9)
1598L 15" (4:3)
1790L 17" (5:4)
1990L 19" (5:4)
1991L 19" (5:4)
2094L 20" (16:9)
2293L 22" (16:9)
2294L 22" (16:9)
2494L 24" (16:9)
2794L 27" (16:9)
3243L 32" (16:9)
4243L 42" (16:9)
4343L 43" (16:9)
5543L 55" (16:9)
Connexions
Conçus pour une utilisation commerciale
Nous sommes fiers d'être l’un des meilleurs fabricants du marché. Nous concevons et nous fabriquons l’intégralité de votre solution, en y intégrant d’emblée nos technologies tactiles. Nos solutions tactiles performantes vous offrent la souplesse nécessaire à vos différents environnements et ont fait l’objet de tests minutieux pour garantir leur longue durée de vie et ainsi maximiser votre retour sur investissement.
-
Couverts par notre garantie
standard de 3 ans avec possibilité
de prolongation à 4 ou 5 ans. -
Conçus avec option tactile
au niveau industriel -
Conformes aux tests
d’impact UL-60950 et IK-07 -
24 h sur 24 et 7 jours sur 7
-
Conçus et testés pour garantir une longue
durée de vie en conditions réelles -
Adaptés pour une utilisation dans les lieux
très fréquentés ou les environnements difficiles
Spécifications
-
Technique
Référence(s)
IntelliTouch (international) - E329636
TouchPro PCAP (international) - E331799Couleur du boîtier
Noir
Technologie et fonctionnalités tactiles
SAW (ondes acoustiques de surface IntelliTouch®) - Touche unique
PCAP (capacitif projeté TouchPro®) - 10 touchesInterface tactile
TouchPro PCAP - USB 2.0
IntelliTouch - Dual serial/USB 2.0Taille de l’écran (diagonale)
Diagonale de 15.6”, matrice active TFT LCD (LED)
Affichage à l’écran (OSD)
Accessible par le biais d’interrupteurs situés sur le boîtier de commande OSD fixé à l’unité.
Commandes: menu, haut, bas, sélectionner
Réglages: contraste, luminosité, horloge, phase, position horizontale, position verticale, ajustement automatique, format, netteté, température de couleur, sortie OSD, langage OSD, position horizontale OSD, position verticale OSD, réglages par défaut, information, priorité vidéo, fonctionnalité tactile en mode veille, fonctionnalité à deux points à travers la vitre
Langues d'affichage: anglais, français, italien, allemand, espagnol, japonais, chinois traditionnel, chinois simplifié
Verrouillages: alimentation, commandes utilisateurFormat d’image
16:9
Zone active
13.55" x 7.62" / 344.232 mm x 193.536 mm
Résolution
1366 x 768
Autres résolutions prises en charge
640 x 480 à 60Hz
720 x 400 à 70Hz
800 x 500 à 60Hz
800 x 600 à 56, 60Hz
1024 x 768 à 60, 75Hz
1280 x 800 à 60Hz
1280 x 1024 à 60Hz
1366 x 768 à 60Hz, 60Hz RBAngle de vision
Horizontal: ±80° ou 160° au total / Vertical: ±80° ou 160° au total
Nombre de couleurs
16.7 millions
Luminosité (standard)
Panneau LCD: 300 nits
IntelliTouch: 270 nits
TouchPro PCAP: 270 nitsTemps de réponse – total (standard)
10 msec
Taux de contraste
500:1
Format vidéo d’entrée
Receptacle HDMI V1.3 de type A pour entrée HDMI
Port analogique VGA sur connecteur femelle DB-15
DisplayPort V1.1a - Compatible avec les versions ultérieures de l'entrée vidéo DisplayPortFréquence vidéo d’entrée
Horizontal: 30 - 82 KHz
Vertical: 50 - 75 HzInterface vidéo
Ports HDMI, VGA et DisplayPort
Alimentation électrique
CC externe - Bloc d'alimentation optionnel (vendu séparément)
Connecteur d’entrée d’alimentation (écran)
Prise d’alimentation jack coaxiale (broche de 2.0 mm (+0.0 -0.1 mm) de diamètre, connecteur de 6.4 mm (+/- 0.3 mm) de diamètre, longueur d'insertion de 8.8 mm (+/- 0.3 mm))
Tension d’entrée
12V CC +/- 5%
Connecteur d'alimentation de sortie d'adaptateur
Connecteur cylindrique CC (broche de 2.1 mm de diamètre (+/- 0.1 mm), cylindre de 5.5 mm de diamètre (+/- 0.05 mm), longueur d’insertion de 9.5 mm (+/- 0.3 mm))
Consommation électrique (standard)
Écran + Adaptateur à 230 V / 50 Hz
MARCHE: 13.6W
VEILLE: 1.5W
ARRÊT: 0.5WDimensions
IntelliTouch: 14.83" x 8.7" x 1.82" / 376.8 mm x 221.1 mm x 46.3 mm
TouchPro PCAP: 15.54" x 9.53" x 1.71" / 394.7 mm x 242.0 mm x 43.4 mmDimensions du colis d’expédition
18.5" x 13.03" x 6.89" / 470 mm x 331 mm x 175 mm
Poids (non emballé)
6.7lbs / 3.02 Kg
Poids (emballé)
10.2lbs / 4.62 Kg
Température de fonctionnement
0°C à 40°C / 32°F à 104°F
Température de stockage
-20°C à 60°C / -4°F à 140°F
Humidité
En fonctionnement: 20 % to 80 %
En stockage: 10 % à 95 %Étanchéité
Joint d’étanchéité entre la dalle tactile et le cadre
Joint d’étanchéité entre la dalle tactile et la dalle LCDTemps moyen entre défaillances
50 000 heures démontrées
Garantie
3 ans
Options de service étendues
Garantie de 4 ans - Réf. Elo: E898247
Garantie de 5 ans - Réf. Elo: E898449
Garantie de 3 ans + AUR - Réf. Elo: E898648
Garantie de 4 ans + AUR - Réf. Elo: E894921
Garantie de 5 ans + AUR - Réf. Elo: E895125Homologations et déclarations
RCM Australie
cUL Canada , IC
CCC Chine
CE TUV Europe
UCKA (Royaume-Uni)
VCCI Japon
KCC Corée
CoC Mexique
BSMI Taïwan
UL Etats-Unis, FCC
International CB
BIS Inde
EAC Russie
RoHS, RoHS Chine, WEEEOptions de montage

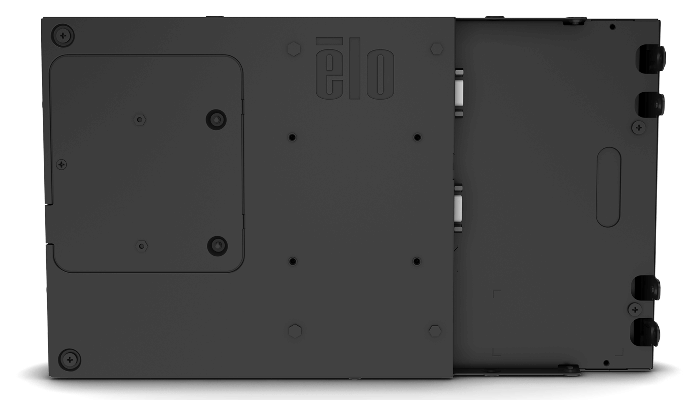

Support de fixation VESA de 75 mm
Interface de montage 2 trous sur les 4 côtés
Montage à l'arrière de l'unité (Modèles TouchPro PCAP)
Montage à l'avant de l'unité avec kit sans cadre en option (Modèles IT)
Montage sur étagère avec kit sans cadre en option (Modèles IT)
Montage encastré avec supports de montage fournis (Modèles TouchPro PCAP)
Voir schémas des dimensions pour plus de détailsContenu du colis
Câble HDMI
Câble VGA
Télécommande OSD RJ45
Câble USB
Guide d'installation rapide
Pour les modèles sans cadre: Supports de montage encastrés avec vis
Pour les modèles avec cadre - Modèles IntelliTouch/SecureTouch/AccuTouch: Supports de montage en L (montage latéral) avec vis
Label EEI
Feuille d'information pour le TM japonais Catégorie BOptions/Périphériques/Mises à jour
Télécommande OSD (RJ45): E483757
Kit de câble de remplacement (Câbles HDMI, VGA, USB et Série): E546861
Kit câble DVI-D vers HDMI: E538507
Kit câble DP vers DP: E582895
Adaptateur électrique et kit de câbles pour l'Amérique du Nord: E005277
Adaptateur électrique et kit de câbles pour l'Europe et Corée: E571601
Adaptateur électrique et kit de câbles pour le Royaume-Uni: E180092
Adaptateur électrique et kit de câbles pour la Chine: E558862
Adaptateur électrique et kit de câbles pour Taïwan: E818655
Adaptateur électrique et kit de câbles pour le Japon: E182546
Adaptateur électrique et kit de câbles pour l'Argentine: E887099
Adaptateur électrique et kit de câbles pour l' Australie: E637593
Stylet IntelliTouch: D82064-000
Elo 15 pouces - Support large de fixation avant: E711274
Elo 15 pouces - Support large de montage sur étagère: E921202
Elo 15 pouces - Support large de montage en L: E333212
Elo 15 pouces - Support large de montage encastré: E548786
Convertisseur de puissance - CC 24V / CC 12V - Réf. Elo: E239980
Elo Backpack® 4 (Modèle Entrée de gamme) - Réf. Elo : E393754
Elo Backpack® 4 (Modèle Standard) - Réf. Elo : E393359Stylet pour stylet PCAP en option
E066148
