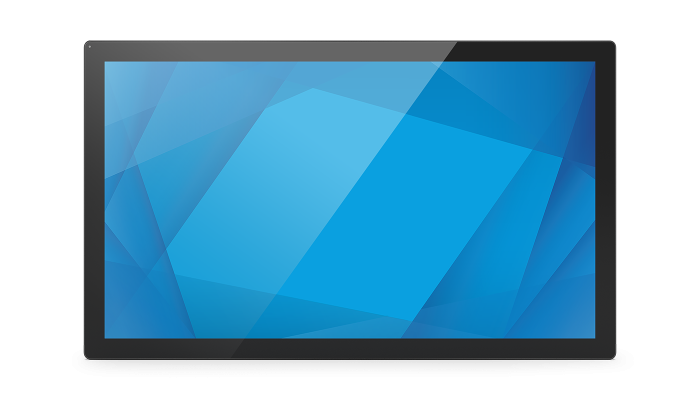

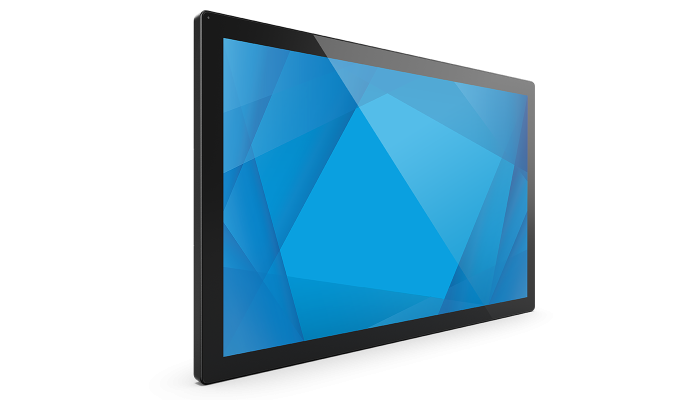

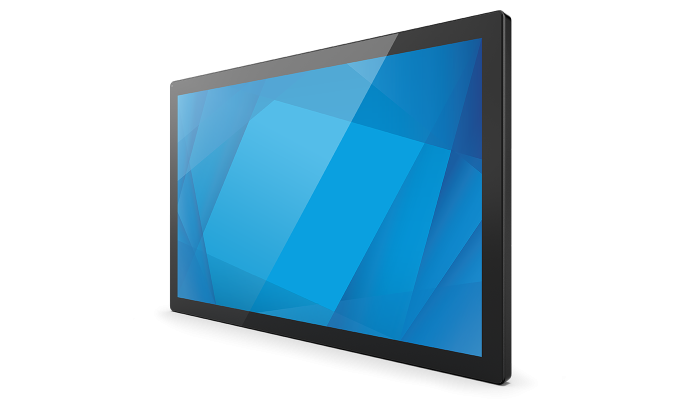

Écran interactif
3204L de 32 pouces
Élevez vos applications grâce au moniteur à écran tactile 3204L de 32 pouces d’Elo, gage d’interactivité
quelle que soit la configuration. Prenant en charge jusqu’à 40 points de contact simultanés, ultra réactif
et équipé d’un verre antifriction afin de limiter la chaleur, le 3204L d’Elo privilégie l’expérience utilisateur.
En combinant l’écran tactile et le module Elo Backpack ou un lecteur Brightsign, vous pouvez facilement
convertir cet écran en une tablette de 32 pouces polyvalente et grandeur nature.
![32" Interactive Digital Display Image of 32” Touchscreen Digital Display](https://docs.elotouch.com/3204L/3204_Web_Header.png)

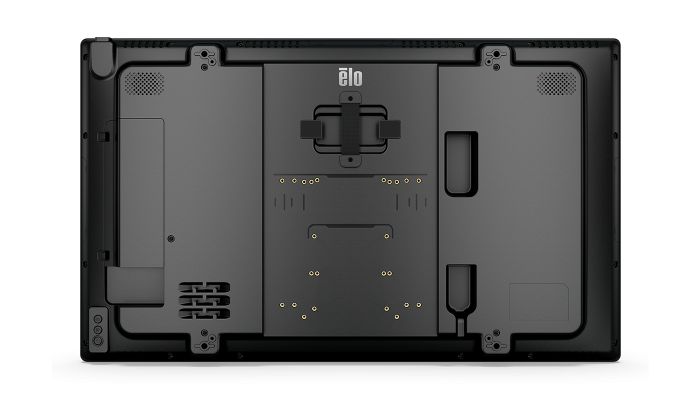

Le dos de votre écran
n’a jamais été aussi épuré.
Système
VESA pour
montage PC
Montage du
bloc et du câble
d’alimentation
Transmission
d’alimentation
du PC externe
Cheminement
du câblage
intégré
Système
VESA pour
montage PC
Montage du
bloc et du câble
d’alimentation
Transmission
d’alimentation
du PC externe
Cheminement
du câblage
intégré
Gestion à distance des appareils
activée grâce
au EloView.
Grâce à l’ajout du contrôle IoT intégré, vous pouvez facilement gérer les paramètres de votre appareil avec
EloView ou Crestron, ainsi que votre solution MDM favorite via des API.
![32” Digital Display with MDM Image of 32” Interactive Digital Display with MDM](https://docs.elotouch.com/3204L/3204_Web_RemoteManagement 1.png)
Trouvez l’écran interactif parfait pour vos
applications, de
32 pouces à 55 pouces.
Connectez vos accessoires aux bords de votre écran. Avec
jusqu’à 1.2 A, vous pouvez facilement exécuter quatre
périphériques Elo Edge Connect simultanément.
![Connect Peripherals to the 32” Touchscreen Display Image of peripherals connecting to touch screen signage](https://docs.elotouch.com/3204L/3204_Web_ConferenceCamera.png)
Que vous optimisiez votre environnement commercial avec des
solutions d’allée infinie, fidélisiez vos clients avec des bornes
en libre-service faciles à utiliser, guidiez vos visiteurs avec des
systèmes d’orientation interactifs ou aidiez des médecins et des
patients à interagir à l’hôpital, l’écran interactif 3204L offre une
conception soignée et minimaliste conçue pour supporter les
exigences d’une utilisation commerciale continue.
Lecture tactile à travers le verre
grâce à la technologie PCAP
Grâce à leur fonctionnalité tactile à travers le verre, les écrans interactifs PCAP TouchPro®
d’Elo peuvent être installés derrière un miroir, dans un comptoir ou dans une borne
entièrement encastrée, ce qui bénéficie à la durabilité et à l’esthétique.
De multiples options de montage pour
les écrans interactifs commerciaux.
Nos écrans interactifs de qualité commerciale peuvent être installés n mode paysage,
e portrait et à plat pour une flexibilité optimale lors de leur intégration à un mur,
une borne ou une table.
![Interactive Digital Signage Designed for Commercial Use Image of touchscreen signage designed for commercial use](https://docs.elotouch.com/3204L/3204_Web_Kiosk-2.png)
Conçu pour satisfaire aux exigences
des environnements commerciaux.
Créé pour un usage 24/7 dans des environnements très fréquentés et dans le respect des normes
UL-60950 et IK-07, le 3204L d’Elo est le gage de la fiabilité et de la durabilité dont les entreprises
ont besoin, même dans les conditions les plus exigeantes. Offrant également des cycles de vie plus
longs et des certifications internationales, vous pouvez faire confiance aux performances à long
terme et à l’adéquation du 3204L pour divers marchés internationaux.
EloCare℠ assure votre
tranquillité d’esprit.
EloCare offre un service et une assistance assurés
par des professionnels qui connaissent parfaitement
vos produits Elo. Et dans le cadre de la garantie
standard de trois ans pour les écrans interactif
grand format, Elo propose un service gratuit de
remplacement avancé d’unité afin de vous couvrir
si des réparations sont nécessaires au niveau de
votre appareil.*
*Remplacement avancé d’unité inclus avec une garantie standard
de 3 ans pour les États-Unis et la région EMEA uniquement.
Une qualité
conçue pour durer.
Nous concevons chaque produit dans le but non
seulement de répondre aux attentes, mais aussi
de les dépasser. En intégrant nos technologies
à vos opérations, vous vous associez avec nous.
Notre engagement à votre égard en tant que
partenaire est de vous fournir des produits
fiables, vous pouvez ainsi vous concentrer sur le
développement et l’innovation, en sachant que
nous assurons l’assistance de nos produits et que
nous sommes prêts à vous aider à chaque étape.
Spécifications
-
Technique
Référence(s)
TouchPro PCAP (clair avec anti-friction) - E103164
Couleur du boîtier
Noir
Technologie et fonctionnalités tactiles
PCAP (verre capacitif projeté TouchPro®) : 40 points de contact avec fonctionnalité de blocage de la paume de la main et contact au travers du verre
Touch Thru
Compatible avec jusqu’à 6 mm de verre ou 3 mm de plastique et jusqu’à 2 points de contact. Compatible avec des gants jusqu’à 1.4 mm d’épaisseur
Touch Interfaces
USB-C
Taille de l’écran (diagonale)
Diagonale de 31.5”, matrice active TFT LCD (LED)
Zone active
27.5" x 15.47" / 698.4mm x 392.9mm
Format d’image
16:9
Résolution
1920 x 1080 à 60hz
Autres résolutions prises en charge
640 x 480 à 60Hz
800 x 600 à 56/60Hz
1024 x 768 à 60Hz
1280 x 720 à 60Hz
1200 x 800 à 60Hz RB
1280 x 960 à 60Hz
1280 x 1024 à 60Hz
1366 x 768 à 60Hz/60Hz RB
1440 x 900 à 60Hz/60Hz RB
1680 x 1050 à 60Hz/60Hz RB
1920 x 1080 à 50/60HzAngle de vision
Horizontal: ±89° ou 178° au total / Vertical: ±89° ou 178° au total
Nombre de couleurs
8-bit (16.7 millions)
Luminosité (standard)
Panneau LCD: 400 nits
PCAP: 320 nitsTemps de réponse – total (standard)
8 msec
Taux de contraste
3000:1
Options de montage de l’unité de calcul
Elo Backpack 4
NUC Intel avec plaque de montage VESA 100 mm x 100 mm
Lecteur BrightSign des séries XT/XD/XC/HDContrôle IoT intégré
EloView: Contrôle Elo Cloud pris en charge
Crestron: Crestron Connected V2 pris en chargeAffichage à l’écran (OSD)
Démarrage : Sélection de la langue, Réglage de l’heure, Fuseau horaire
Sélection de la source vidéo : HDMI-1, HDMI-2, DisplayPort, USB-C
Paramètres vidéo : Découverte du port vidéo, Luminosité, Contraste, Niveau de noir, Netteté et Format de l’image
Paramètres des couleurs : Température de la couleur, Capteur de couleur, Préréglage utilisateur (des couleurs), Modes des images et HDMI Full Range
Paramètres audio : Sortie audio, Silencieux et Sélection du volume sont les options disponibles.
Alimentation : Comportement en cas de perte d’alimentation, Verrouillage de l’alimentation, Mode économie d’énergie et Voyant lumineux d’alimentation, HDMI CEC
Heure : Réglage de l’heure, Mise sous tension et arrêt programmés
Paramètres d’affichage à l’écran : Restaurer les paramètres par défaut, Horloge sur l’écran, Langue affichée à l’écran, Verrouillage de l’écran et Rotation en mode portrait de l’écran, Fonctionnalité tactile à travers le verre, Mode sur table
Informations : Moniteur, Température, Statut du réseau IoT, message d’erreur IoT, Aide et assistance sont les options disponibles
Voir le manuel d'utilisation pour en savoir plus.Ports E/S
HDMI 1.4 x2
USB-C (pour le contrôle tactile et l’entrée vidéo)
RJ45 (pour le port LAN IoT)
USB-C (pour le tactile et la vidéo)
RJ45 (pour la télécommande d’affichage à l’écran en option)
DisplayPort 1.2
Prise jack TRS de 3.5 mm (pour RS232/MDC)
Sortie écouteurs audio de 3.5 mm
Elo Edge Connect Micro USB 2.0 x4
USB-A (pour l’adaptateur Wi-Fi uniquement)Boutons de commande
Bouton marche/arrêt
Bouton de sélection de la source vidéo
Bouton d’affichage à l'écranVidéo
2x ports HDMI compatible HDCP sur connecteur de type A (Compatible HDCP)
Connecteur DisplayPort 1.2 (Compatible HDCP)
Connecteur USB-C (Compatible HDCP)
Plage de fréquences de synchronisation horizontale de l’entrée vidéo : FHD : 30 – 70 KHz
Plage de fréquences de synchronisation verticale de l’entrée vidéo (débit d’images) : 24 – 64 HzConnecteur de sortie du casque
Prise jack TRS de 3.5 mm
Haut-parleurs
2 haut-parleurs stéréo de 5W
Puissance
Connecteur d’entrée (alimentation) : CEI 60320-C13
Spécifications du signal d’entrée (alimentation) : 100–240 V AC 50/60 Hz
Connecteur de sortie (puissance d’entrée de dérivation vers le dispositif arrière) : CEI 60320-C14
Câble court de prise c.a. (adaptateur IEC C14 vers C5), puissance nominale : 100 V/2 A (200 W), 220 V/2 A (440 W)Durée de fonctionnement maximale
Heures par jour: 24 / Jours par semaine: 7
Consommation électrique (standard)
Marche: 44W
Veille: 1.43W
Arrêt: 0.29WDimensions
30.07" x 18.04" x1.95" / 763.7 mm x 458.1 mm x 49.6 mm
Dimensions du colis d’expédition
35.62" x 26.77" x 6.30" / 905 mm x 680 mm x160 mm
Poids (non emballé)
26.17 lbs / 10.9 kg
Poids (emballé)
33.75 lbs / 15.28 kg
Température de fonctionnement
Mode Portrait/Paysage/Inclinaison (≤15 °): De 0°C à 40°C / de 32°F à 104°F
Mode sur comptoir: De 0°C à 35°C OU de 32°F à 95°FTempérature de stockage
-20°C à 60°C / -4°F à 140°F
Humidité
En fonctionnement: 20 % à 80 %
En stockage: 10 % à 95 % (température humide maximum de 38.7 °C)Options de montage
VESA 400 x 400mm, M6
Étanchéité
Joint d’étanchéité entre la dalle tactile et le cadre
Joint d’étanchéité entre la dalle tactile et la dalle LCDTemps moyen entre défaillances
50 000 heures démontrées
Garantie
3 ans avec AUR (remplacement d’unité anticipé) inclus
Options de service étendues
Garantie de quatre ans + remplacement d’unité avancé - Ref. Elo : E740135
Garantie de cinq ans + remplacement d’unité avancé - Ref. Elo : E740330
Garantie de trois ans + échange sur site - Ref. Elo : E740527
Garantie de quatre ans + échange sur site - Ref. Elo : E740728
Garantie de cinq ans + échange sur site - Ref. Elo : E740918Homologations et déclarations
UL 62368-1
FCC, CEC (États-Unis)
cUL, IC (Canada)
CB (Norme de sécurité internationale) (CEI/EN60950-1 et CEI/EN62368-1)
CE (Europe)
VCCI (Japon)
RCM (Australie)
CCC, CEL, RoHS chinoise (Chine) (pour les modèles TouchPro uniquement)
NOM (Mexique)
IK07 et UL60950 pour le test de chute de balleEnergy Star
8.0
Autres caractéristiques
Capteur de luminosité ambiante : ajuste la couleur de l’écran à la luminosité ambiante, Sortie de veille automatique
Mise à jour logicielle sans fil (OTA)Contenu du colis
Affichage interactif 3204L
Guide d’installation rapide
Câble électrique c.a. (entrée), CEI 60320-C13 vers prise pour l’Amérique du Nord
Câble électrique c.a. (entrée), CEI 60320-C13 vers prise pour l’UE/la Corée du Sud
Câble électrique c.a. (entrée), CEI 60320-C13 vers prise pour le Royaume-Uni
Câble électrique c.a. (sortie), CEI 60320-C14 vers CEI 60320-C5 (0,3 m) (avec certification PSE)
Câble USB (1 m) (connecteur de type C vers type C)
Qualification énergétique conformément à la directive UE 2019/2013, 1x IEE UE, 2x IEE Royaume-Uni
4x vis à tête plate M4 x 6 mm (pour les lecteurs BrightSign)Accessoires IDS en option
Lecteur de code-barres 2D (SE4107) - Réf. Elo: E245047
Lecteur de code-barres 2D (SE2707) - Réf. Elo: E393160
Lecteur d’empreintes digitales - E134286
Stand pour la IDS - Réf Elo: E722153
Télécommande filaire OSD - ELO-REMOTE-OSD-RJ45-R - Réf Elo: E483757
Kit de montage mural - Réf Elo: E721949
Kit d’un câble de remplacement - Réf Elo: E285277
Elo Backpack® 4 (Modèle Entrée de gamme) - Réf. Elo : E393754
Elo Backpack® 4 (Modèle Standard) - Réf. Elo : E393359
RFID – Réf. Elo: E673037
Caméra de conférence 4K – Réf. Elo: E988153
Kit Adaptateur Wi-Fi - Réf. Elo : E131942
Câble HDMI 2.0 de 1,8M - Réf. Elo : E951189
Câble RS232 de 1,8M - Réf. Elo : E959434
Câble USB Type-A vers Type-C de 1,8M - Réf. Elo : E951381
Câble vidéo DisplayPort vers DisplayPort de 1,8M - Réf. Elo : E582895
Kit de câble USB Type-C de 1M - Réf. Elo : E802914
