Moniteur à écran tactile de qualité médicale 2203LM de 22" (2e génération)
Ce produit a été remplacé par - 2203LM.
Moniteurs à écran tactile de qualité médicale de la Série 03
La Série 03 des moniteurs à écran tactile d'Elo conçus pour les applications de soins de santé comprend quatre tailles: un affichage de format d'écran carré de 19 pouces et des affichages de format large de 22, 24 et 27 pouces. D'une forme compacte et avec un design épuré pour une intégration facile, les moniteurs de la Série 03 sont parfaitement adaptés aux applications de point de vente, d'information, d'orientation ainsi qu'aux applications pour les hôtels et restaurants. De plus, la Série 03 est conforme à la norme IEC60601-1 4ème édition et est certifiée IP54 pour les installations de soins de santé.
Affichages exceptionnels de 19 à 27 pouces
Les écrans tactiles en anti-éblouissement dotés de la technologie TouchPro® PCAP d'Elo offrent de larges angles de vision avec une clarté d'image, une résolution et une transmission de la lumière impeccables pour une réponse tactile précise et des images éclatantes. Supportant jusqu'à 10 points de contact simultanés, les moniteurs de la Série 03 offrent une expérience digne d'une tablette.
Bien adapté pour ...
Les moniteurs à écran tactile de qualité médicale de la Série 03 offrent une grande flexibilité d'installation dans une variété d'environnements de soins de santé - depuis les salles d'examen et les cliniques de laboratoire jusqu'à l'enregistrement des patients et le paiement en pharmacie. Que vous ayez besoin d'un écran tactile dans une infirmerie pour prendre en charge les soins directs ou indirects des patients ou comme annuaire pour aider les patients et les visiteurs à se déplacer dans les établissements de santé, la gamme de moniteurs de la Série 03 aide à favoriser la communication entre les patients et leur famille, leurs amis et les fournisseurs de soins de santé.*
Poste de
Soins Infirmiers
Salle
D'attente
Annuaire
Clinique de
laboratoire
Pharmacie
* Ce produit n'est pas un «dispositif médical» approuvé par la FDA ou approuvé d'une autre manière par la FDA et n'est pas conforme à la norme ISO-13485. Selon l'utilisation prévue, des certifications supplémentaires peuvent être requises.
Adaptés aux applications médicales
Grâce à une gamme complète de technologies tactiles et de solutions d'affichage, Elo peut aider à développer et à personnaliser des produits pour presque tous les dispositifs médicaux, y compris les ventilateurs, les appareils d'anesthésie, les moniteurs de diagnostic, les distributeurs de médicaments et plus encore. Des salles d'opération et chambres des patients aux laboratoires et partout où les soins de santé sont prodigués, les produits Elo sont parfaitement adaptés aux applications médicales où une qualité constante et durable et des performances tactiles sont essentielles.
Illustré: Système Knee de ROSA® avec moniteur tactile Elo de qualité médicale
Question de confidentialité
Les écrans de confidentialité facultatifs offrent une protection physique pour les informations de santé privées ou les données administratives sensibles. Que vous soyez médecin ou patient, la protection de votre vie privée est importante..
Saisissez-le
Certaines applications de soins de santé nécessitent un écran avec une flexibilité de mouvement pour soutenir le rendez-vous / le bilan de santé d'un patient. Grâce aux poignées connectées au moniteur, le médecin peut facilement déplacer l'écran pour une orientation optimale.
Montage tout en flexibilité
Afin d'offrir une expérience sans faille en matière de soins de l'enregistrement du patient à son départ, l'emplacement compte. Les moniteurs peuvent être montés sur tout support compatible avec la configuration VESA, ce qui permet aux intégrateurs de répondre aux exigences des prestataires de soins de santé.
Connections
HDMI
VGA
Haut-parleurs intégrés
(HDMI ou Entrée line)
USB 2.0
Touch USB
L'avantage
Elo
Personnalisation
Elo offre des solutions personnalisées, quelles soient légèrement modifiées ou revues de fond en comble. Si vous avez besoin d'un produit personnalisé, Elo est là pour vous aider à le créer.
Portée mondiale
Les produits Elo sont distribués et disponibles dans le monde entier. Toutes les 21 secondes, un écran tactile Elo est installé quelque part dans le monde.
Longue durée de vie
Nous faisons tout ce qui est en notre pouvoir pour minimiser les changements de conception et nous avons gardé certains moniteurs disponibles à la commande pendant plus de sept ans.
Construit pour durer
Les moniteurs à écran tactile de la Série 03 destinés aux soins de santé offrent la qualité et la fiabilité d'Elo et sont couverts par notre garantie standard de 3 ans avec une extension facultative à 5 ans. Nous concevons, construisons et sommes responsables de la solution complète, pensée pour le tactile dès le départ.
Spécifications
-
Technique
Référence(s)
TouchPro PCAP Blanc (international) - E124347
TouchPro PCAP Noir (international) - E124537Couleur du boîtier

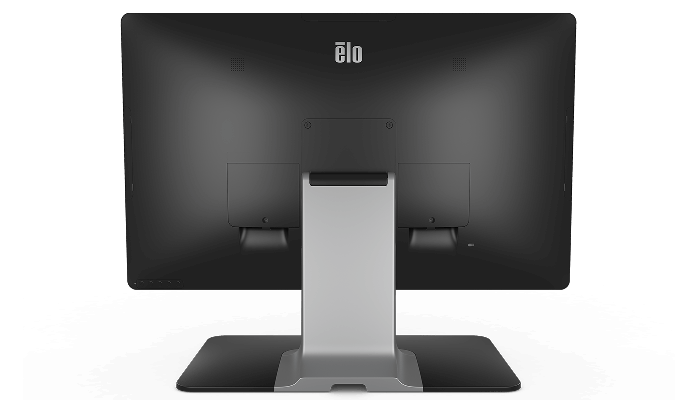

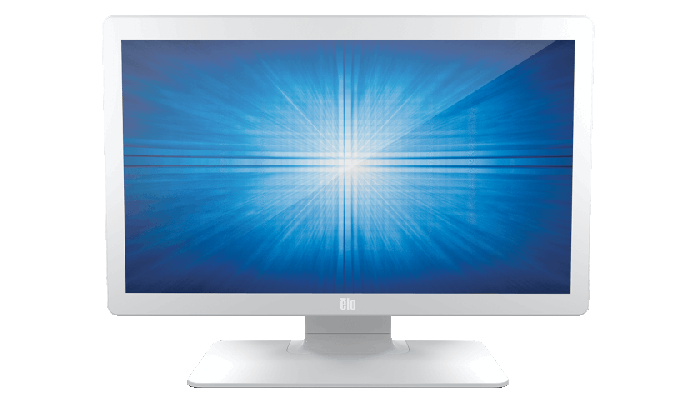

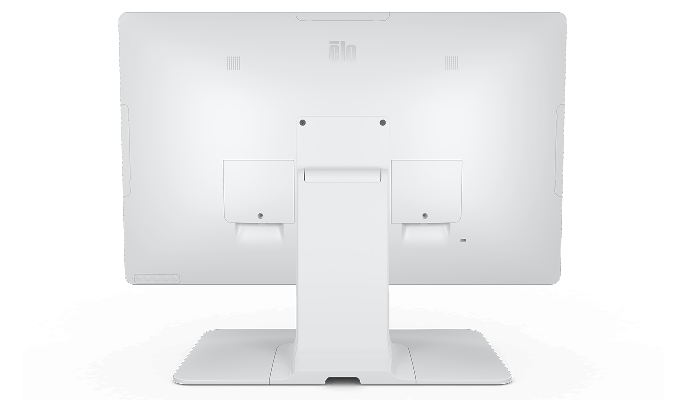

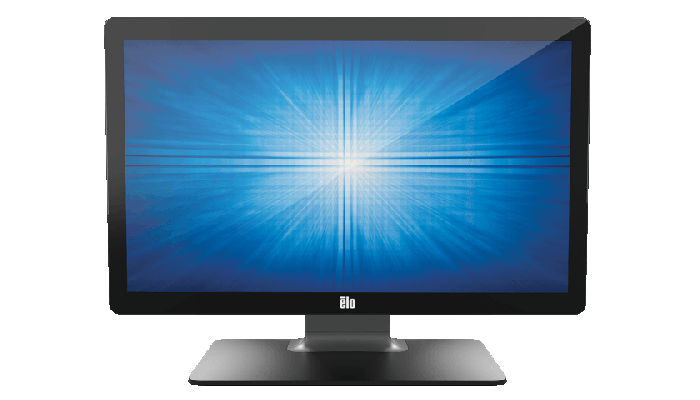

Blanc ou noir
Technologie et fonctionnalités tactiles
PCAP (capacitif projeté TouchPro®) - 10 touches
Taille de l’écran (diagonale)
Diagonale de 21.5”, matrice active TFT LCD (LED)
Format d’image
16:9
Zone active
18.74" x 10.54" / 467.06 mm x 267.78 mm
Résolution
1920 x 1080 @ 50, 60Hz
Autres résolutions prises en charge
640 x 480 à 60Hz
640 x 400 à 70Hz
720 x 400 à 70Hz
800 x 500 à 60Hz
800 x 600 à 56Hz, 60Hz
1024 x 768 à 60Hz
1280 x 720 à 58Hz, 60Hz
1280 x 800 à 60Hz
1280 x 1024 à 60Hz
1366 x 768 à 60Hz, 60Hz RB
1440 x 900 à 60Hz, 60Hz RB
1680 x 1050 à 60Hz, 60Hz RBAngle de vision
Horizontal: ±89° ou 178° au total / Vertical: ±89° ou 178° au total
Nombre de couleurs
16.7 millions
Luminosité (standard)
Panneau LCD: 250 nits
TouchPro PCAP: 225 nitsTemps de réponse – total (standard)
25 msec
Taux de contraste
1000:1
Interface tactile
USB
Traitement de surface
Anti-éblouissement
Affichage à l’écran (OSD)
Accessible par des commutateurs au bas de l'écran
Paramètres: Menu, Alimentation, Haut, Bas, Sélection
Réglages: Luminosité, Contraste, Horloge, Phase, Position horizontale, Position verticale, Réglage automatique, Rapport hauteur / largeur, Netteté, Température couleur, Délai OSD, Langue OSD, Volume, Muet, Rappel par défaut, Sélection audio, Voyant d'alimentation allumé / éteint
Langues: anglais, français, italien, allemand, espagnol, chinois simplifié, chinois traditionnel, japonais, coréen, russe
Verrouillages: OSD, puissancePorts E/S
VGA
HDMI
Prise combo
Prise CC
Port USB de type B
Port USB 2.0 de type A
4x Ports micro USBHaut-parleurs
Deux haut-parleurs internes de 2 W
Format vidéo d’entrée
Port VGA (câble de connexion VGA DE-15 (DB-15) mâle inclus)
Port HDMI (câble HDMI inclus)Fréquence vidéo d’entrée
Horizontal: 30 – 82KHz
Vertical: 50 - 75HzConsommation électrique (standard)
Moniteur + adaptateur CA / CC
Marche: 22.5W
Veille: 0.8W
Arrêt: 0.35WTension d’entrée
12V CC +/- 5 % ; 100-240V CA, 50/60 Hz
Connecteur d’entrée
Prise d'alimentation jack coaxiale (broche de 2.1 mm de diamètre, connecteur de 6.4 mm de diamètre)
Montage périphérique
4x Ports latéraux Micro USB (Haut, Bas, Gauche, Droite)
Dimensions de l’écran (avec socle)
15.11" x 20.74" x 7.61" / 383.8 mm x 526.9 mm x 193.4 mm
Dimensions du colis d’expédition
24.29" x 18.78" x 10.24" / 617 mm x 477 mm x 260 mm
Poids (avec socle)
14.88 lbs / 6.75 kg
Poids (sans socle)
10.47 lbs / 4.75 kg
Poids (emballé)
23.81 lbs / 10.8 kg
Température de fonctionnement
0°C à 40°C / 32°F à 104°F
Température de stockage
-20°C à 60°C / -4°F à 140°F
Humidité
En fonctionnement: 20 % à 80 %
En stockage: 10 % à 95 %Étanchéité
Joint d’étanchéité entre la dalle tactile et le cadre
Joint d’étanchéité entre la dalle tactile et la dalle LCDTemps moyen entre défaillances
50 000 heures démontrées
Options de montage

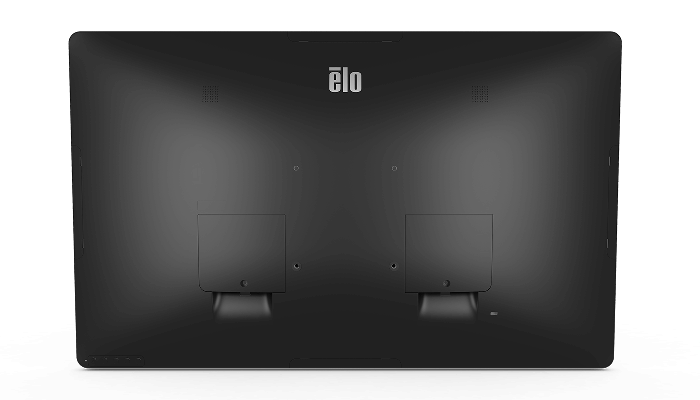

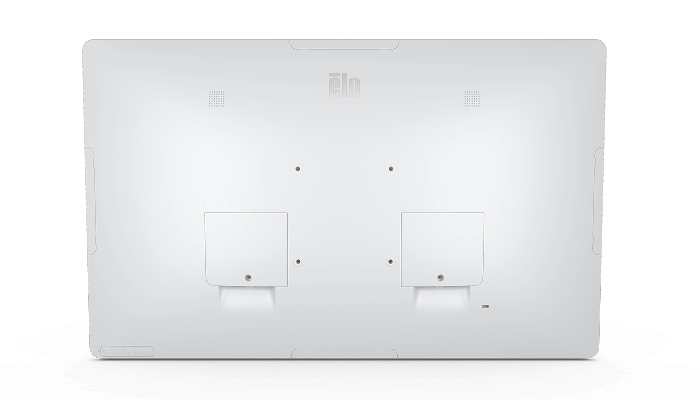

Interface de montage VESA 4 trous de 100mm à l'arrière de l'unité
Garantie
3 ans
Options de service étendues
Garantie de 4 ans - Réf. Elo: E898247
Garantie de 5 ans - Réf. Elo: E898449
Garantie de 3 ans + AUR - Réf. Elo: E898648
Garantie de 4 ans + AUR - Réf. Elo: E894921
Garantie de 5 ans + AUR - Réf. Elo: E895125Homologations et déclarations
Canada CUL, IC
Chine CCC
Europe CE
Corée KCC
Taiwan BSMI
FCC des États-Unis, UL
Japon VCCI
CB international
RCM Australie
Russie EAC
Mexique CoC
India BIS
RoHS, RoHS (Chine), WEEE, REACH
UL: AAMI / ANSI ES60601-1: 2005 / (R) 2012 et A1: 2012, C1: 2009 / (R) 2012 et A2: 2010 / (R) 2012 / IEC 60601-1 Éd. 3.1
cUL: (CAN / CSA-C22.2 n ° 60601-1: 14 / IEC60601-1 Ed. 3.1
CB: IEC 60601-1: 2005 + A1: 2012 (Ed. 3.1)
CE: CEI 60601-1-2: 2014 (Ed. 4)
Gestion des risques: ISO 14971: 2007 + EN ISO 14971: 2012
Utilisabilité: IEC 60601-1-6: 2010 + A1: 2013 (Ed. 3.1), IEC 62366: 2007 + A1: 2014 (Ed. 1.1)Protection contre la pénétration
Boîtier entier IP54
Câbles d’alimentation
Câble d'alimentation pour l'Amérique du Nord - C13 - Réf. Elo: E593865
Câble d'alimentation pour l'Australie - C13 - Réf. Elo: E594067
Câble d'alimentation pour l'Europe - C13 - Réf. Elo: E594264
Câble d'alimentation pour la Corée - C13 - Réf. Elo: E594466
Câble d'alimentation pour la Chine - C13 - Réf. Elo: E594670
Câble d'alimentation pour la Taïwan - C13 - Elo P/N: E594869
Câble d'alimentation pour la Japon - C13 - Elo P/N: E793799Contenu du colis
Moniteur à écran tactile
Guide d'installation rapide, label EEI, Bloc d'alimentation (E795350 ou E323104), Câble d'alimentation pour l'Amérique du Nord, Câble d'alimentation pour l'Europe, Câble VGA, Câble HDMI, Câble USB tactile, Câble audio, 3 attaches autoblocantesAlimentation électrique CC de remplacement
Bloc d'alimentation - 65W - Réf. Elo: E593253
Périphériques en option
Lecteur de bande magnétique (MSR) - Réf. Elo: E001002
Lecteur de bande magnétique (Blanc) - Réf. Elo: E352392
Stylet PCAP - Réf. Elo: E066148
Cache pour écran de 22 pouces - Réf. Elo: E352783
Poignées pour moniteur Elo - 1 kit - Réf. Elo: E352196Stands, montures et kits
Kit de fixation murale: E143088
Support de montage en rayon (75mm ou 100mm VESA): E043382
Support de montage sur socle (75mm ou 100mm VESA): E045151
Kit câble 1,8 m: E408193
Support Elo 1902/3-2202/3 - Noir (100 mm VESA) – Ref. Elo : E804330
Stand Elo 1902/3-2202/3 - Blanc (100 mm VESA) - Réf. Elo: E808963
