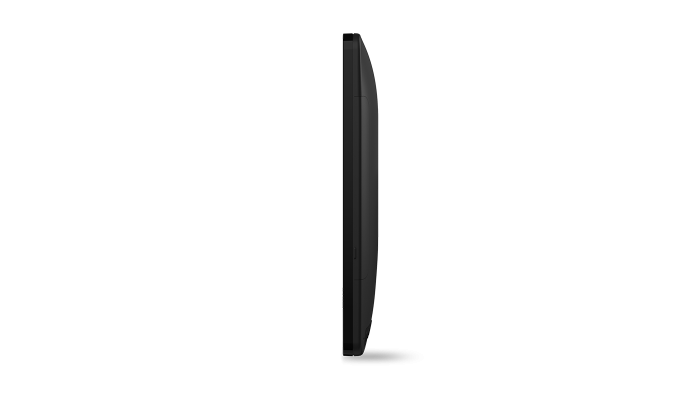

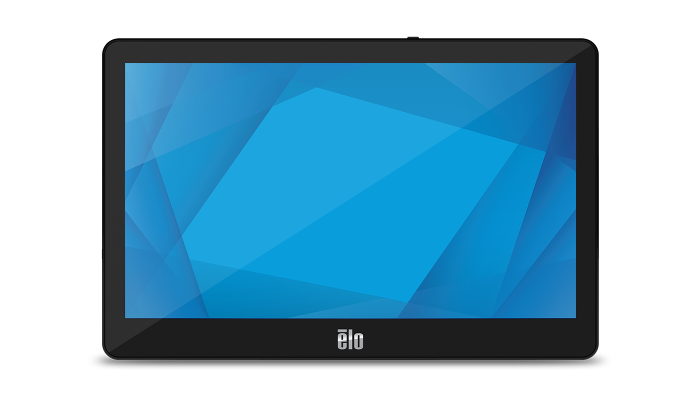

Moniteur tactile 1302L 13"

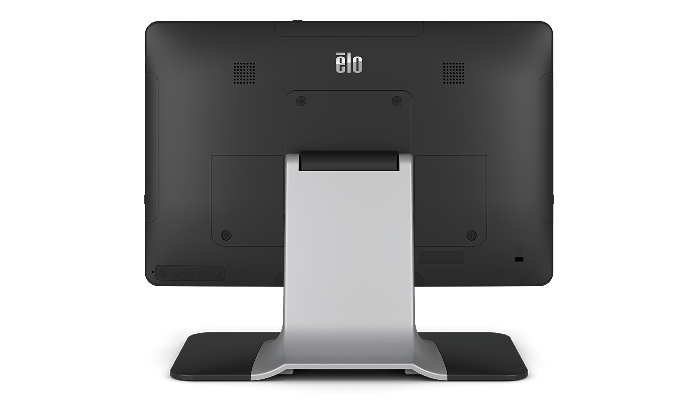

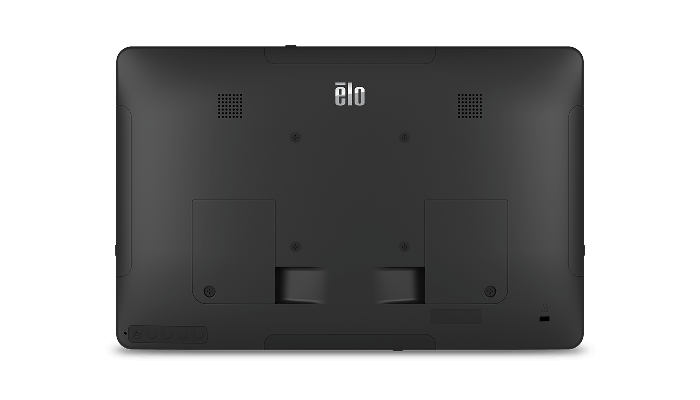

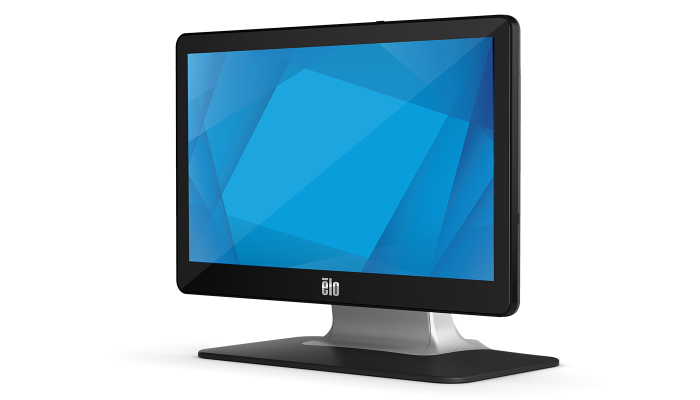

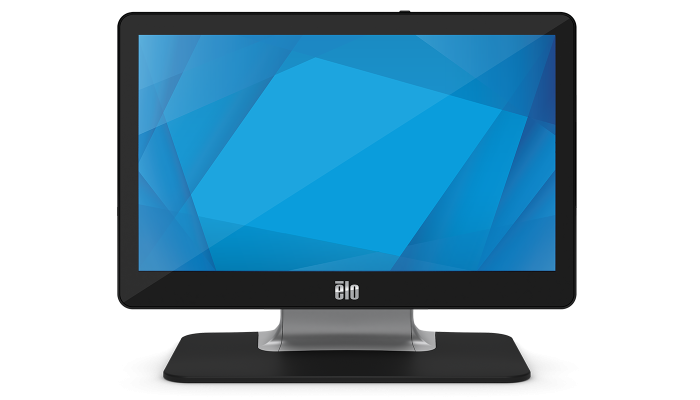

Moniteur à écran tactile 1302L de Elo

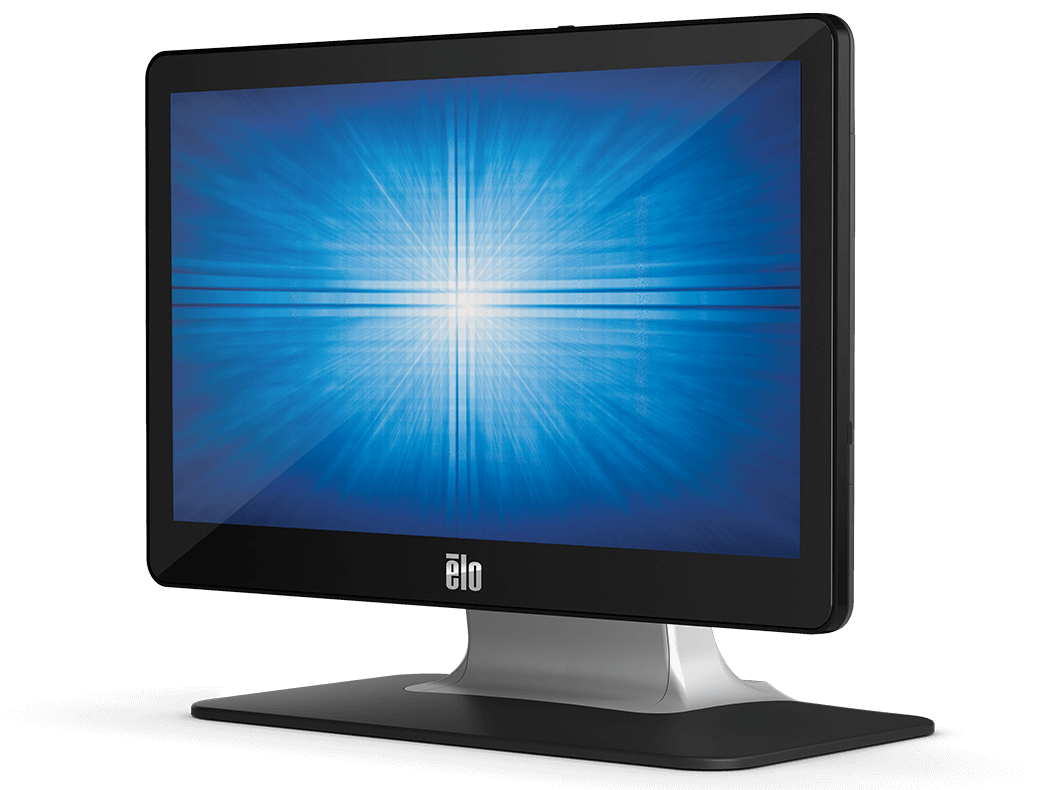

Le moniteur à écran tactile Elo 1302L est conçu dans le même style harmonieux qui caractérise toute la gamme des moniteurs de la Série 02. Grâce à sa forme compacte et son design épuré pour une intégration facile, le 1302L peut être installé en tant que terminal de point de vente traditionnel ou en tant que point d’interaction avec le client, ce qui le rend idéal pour les points de vente, le libre-service, la signalisation et les applications hôtelières. De plus, afin de répondre à vos attentes, vous pouvez transformer ce moniteur à l’aide d’une multitude de périphériques.

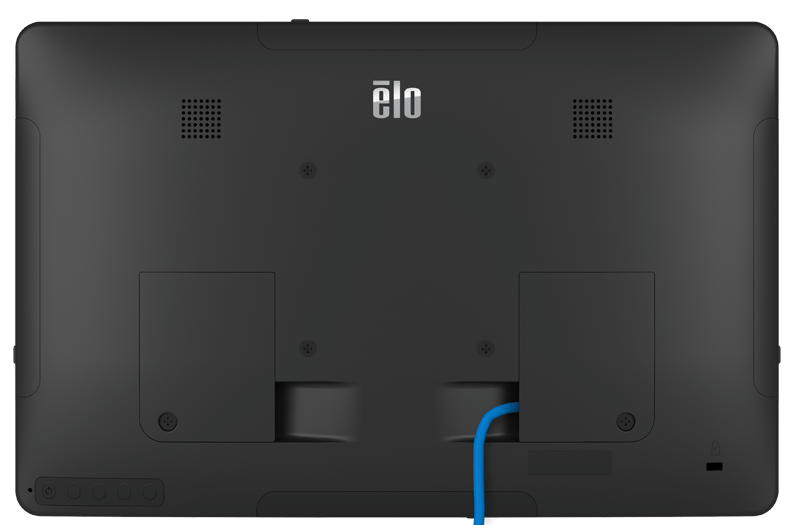

Raccordement avec un seul câble
Le 1302L est le premier produit sur le marché, offrant une interface USB de type C qui fournit le toucher, la vidéo et la puissance. Le nombre de câbles habituellement nécessaire passe donc de 3 à 1 et permet de l’installer et de le faire fonctionner en un éclair. Si votre PC n’est pas encore équipé de l’USB type-C, vous pouvez toujours utiliser le traditionnel port HDMI ou VGA pour le brancher à votre PC.

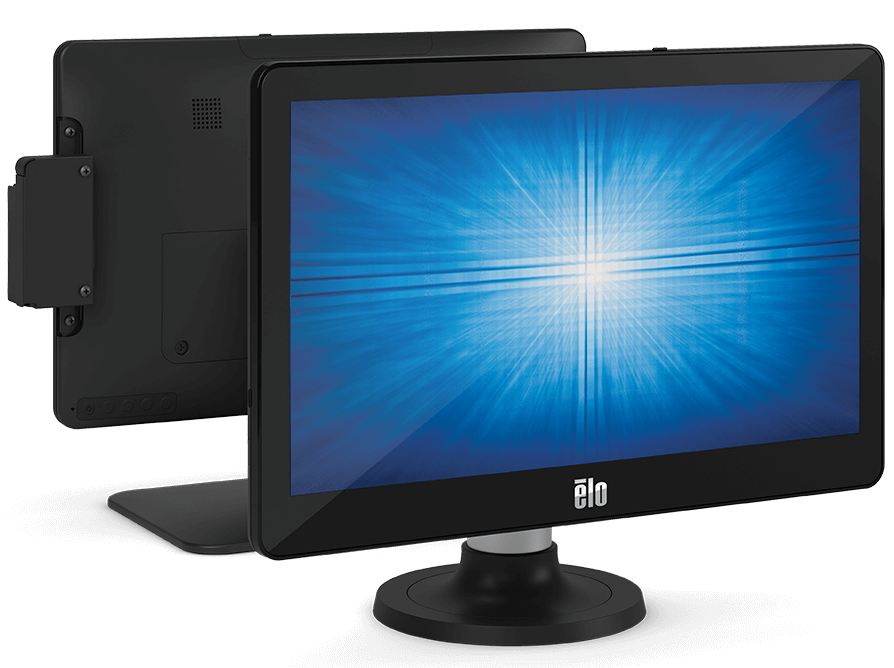

Un pour vous, un pour votre client.
Le 1302L est doté d’une double fonctionnalité. Utilisez-le comme terminal de point de vente traditionnel, comme point d’interaction avec le client, ou les DEUX en même temps ! Vous pourrez accroître la fidélité à la marque et la satisfaction des clients en leur offrant un point d’interaction pour vérifier les transactions, participer à des programmes de fidélisation ou voir les dernières promotions.
Parfait pour...
Toutes les entreprises n’ont pas les mêmes besoins. Que vous ayez besoin d’un écran tactile dans un point de vente pour traiter une transaction ou dans un restaurant pour permettre aux clients de consulter votre menu et de passer leur commande en libre-service, la gamme de moniteurs de la Série 02 peut répondre aux besoins d’installation avec facilité tout en offrant une esthétique moderne et élégante.
-
Commerce de détail
-
Hôtellerie
-
Gouvernement
-
Restauration
-
Industrie
Elo Faites plus grâce à Elo Edge Connect™ !
Conçue dans un esprit de polyvalence, la technologie Elo Edge Connect offre un vaste éventail d’options périphériques. Du concept de l’allée infinie à la commande en libre-service en passant par la collaboration, vous pourrez connecter en toute simplicité jusqu’à quatre périphériques à votre produit à écran tactile pour créer une solution parfaitement adaptée. Ajoutez ou déplacez des périphériques facilement selon vos besoins !
-
EMV Cradles
La capacité de paiement est essentielle pour compléter une transaction. La 1302L offre des supports EMV compatibles pour monter en toute sécurité un appareil de paiement EMV directement sur l'écran.
-
Scanner de codes-barres
Améliorez les applications de vérification des prix et de paiement en caisse en libre-service en couplant un lecteur de code-barres haute performance à l'écran tactile Elo.
-
MSR
Elo offre la flexibilité d'intégrer des appareils de paiement, y compris un terminal de paiement MSR chiffrable à 3 pistes Magtek.

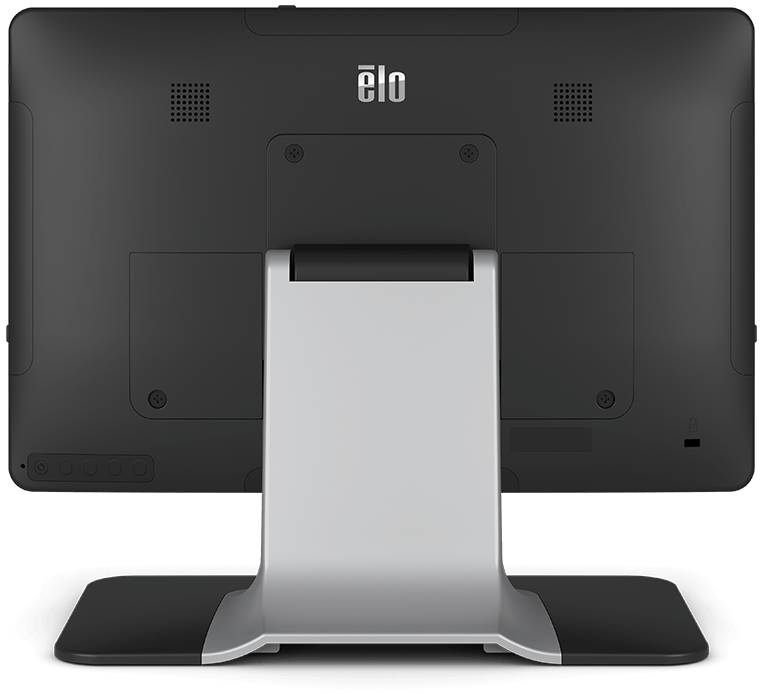

Montage tout en flexibilité
Les clients exigent une expérience d’achat sans faille, de leur entrée dans le magasin à leur passage en caisse. Les écrans tactiles s’intègrent facilement aux socles livrés avec les moniteurs, aux supports pour poteaux, aux supports de tablettes, aux supports muraux et aux supports VESA tiers.
Affichages exceptionnels de 7 à 27 pouces
Les écrans tactiles brillants dotés de la technologie tactile ProPro® PCAP d'Elo offrent des angles de vision larges avec une clarté d'image, une résolution et une transmission de la lumière impeccables pour une réponse tactile précise et des images vives. Reconnaissant jusqu’à 10 contacts simultanés, les moniteurs de la Série 02 assurent une expérience digne d’une tablette.
7"
10"
13"
15"
20"
22"
24"
27"
Conçus pour durer
Les moniteurs à écran tactile de la Série 02 offrent la qualité et la fiabilité qui ont fait la réputation d’Elo et ils bénéficient de notre garantie standard de 3 ans, qu’il est possible de prolonger à 5 ans (option). Nous pensons, élaborons et garantissons une solution complète, conçue pour le tactile dès le départ.
Spécifications
-
Technique
Référence(s)
Noir avec socle (mondial) - E683204
Noir sans socle (mondial) - E683595
Blanc avec socle (mondial) - E683396
Blanc sans socle (mondial) - E683787Couleur du boîtier
Blanc ou noir
Technologie et fonctionnalités tactiles
PCAP (projeté capacitif) - 10 touches
Taille de l’écran (diagonale)
Diagonale de 13.3”, matrice active TFT LCD (LCD)
Format d’image
16:9
Zone active
11.57" x 6.51" / 293.76 mm x 165.24 mm
Résolution
1920 x 1080
Autres résolutions prises en charge
640 x 480 60Hz
640 x 400 70Hz
720 x 400 70Hz
720 x 576 50Hz
800 x 600 60Hz
1024 x 768 60Hz
1280 x 720 50, 60Hz
1280 x 800 60Hz, 60Hz RB
1280 x 960 60Hz
1280 x 1024 60Hz
1360 x 768 60Hz
1366 x 768 60Hz, 60Hz RB
1440 x 900 60Hz, 60Hz RB
1680 x 1050 60Hz, 60Hz RB
1920 x 1080 50, 60HzAngle de vision
Horizontal: ±85° ou 170° au total / Vertical: ±85° ou 170° au total
Nombre de couleurs
16.7 millions
Luminosité (standard)
Panneau LCD: 300 nits
PCAP: 270 nitsTemps de réponse – total (standard)
25 ms
Taux de contraste
800:1
Touch Interfaces
USB
Traitement de surface
Anti-éblouissement
Affichage à l’écran (OSD)
Accessible par le biais d’interrupteurs situés en bas:
Commandes: menu, haut, bas, sélection, marche/arrêt
Paramètres: luminosité, contraste, horloge, phase, position horizontale, position verticale, réglage auto, format, netteté, température de couleur, temporisation OSD, langues OSD, retour aux réglages d’usine, priorité vidéo, informations, mode veille à activation tactile, économie d’énergie, écran de veille, Sourdine, volume, source audio
Langues: anglais, français, italien, allemand, espagnol, chinois simplifié, chinois traditionnel, japonais,
Verrouillages: OSD, alimentationPorts E/S
1 x USB-C complet (nécessite PD [alimentation en courant], USB 3.0 et port d'affichage)
1 x prise audio jack (Line-in)
1 x VGA
1 x HDMI
1 x entrée 12 V CC
4 x ports latéraux micro USB (haut, bas, gauche, droit)Haut-parleurs
2 x 1W
Vidéo
Réceptacle HDMI V1.3 de type A pour entrée HDMI
VGA analogique
USB Type-CFréquence vidéo d’entrée
Horizontal: 30 – 75K KHz
Vertical: 60HzPuissance
Option 1 - Plage de tensions d’entrée USB Type-C : 5V±5% 3A / 9V±5% 3A / 15V±5% 1.8A / 20V±5% 1.35A
Option 2 - Adaptateur CC externe 12 V / 36 W inclus
Connecteur d’entrée d’alimentation de l’écran : Prise d’alimentation jack coaxiale (broche de 2 mm (+0,0-0,1 mm) de diamètre extérieur, connecteur de 6,4 mm (+/- 0,3 mm) de diamètre intérieur, connecteur de 8,8 mm (+/- 0,3 mm) de profondeur)
Plage de tensions d’entrée du moniteur : 12 VDC +/- 5 %
Connecteur d’alimentation de sortie de l’adaptateur : Prise cylindrique CC (broche de 2,1 mm (+0,1 mm) de diamètre intérieur, connecteur de 5,5 mm (+/- 0,05 mm) de diamètre extérieur, connecteur de 9,5 mm (+/- 0,3 mm) de longueur)
Plage de tensions d’entrée de l’adaptateur : 100-240V CA
fréquence d’entrée : 50-60 HzConsommation électrique (standard)
Moniteur + adaptateur
MARCHE : 8.2 W
VEILLE : 1.2 W
ARRÊT : 0.18 WDimensions de l’écran (sans socle)
8.32" x 12.84" x 0.99" / 211.30 mm x 326.06 mm x 25.05 mm
Dimensions de l’écran (avec socle)
10.22" x 12.84" x 5.91" / 259.57 mm x 326.06 mm x 150 mm
Dimensions du colis d’expédition
Sans socle: 11.02" x 15.95" x 6.30" / 280 mm x 405 mm x 160 mm
Avec socle: 13.11" x 16.34" x 8.66" / 333 mm x 415 mm x 220 mmPoids (non emballé)
Sans socle: 2.69 lbs / 1.22 kg
Avec socle: 5.11 lbs / 2.32 kgPoids (emballé)
Sans socle: 6.37 lbs / 2.89 kg
Avec socle: 10.19 lbs / 4.62 kgTempérature de fonctionnement
0°C à 40°C / 32° à 104°F
Température de stockage
-20°C à 60°C / -4°F à 140°F
Humidité
En fonctionnement : 20 % à 80 %
En stockage : 10 % à 95 % (température humide maximum de 38.7 °C)Temps moyen entre défaillances
50 000 heures démontrées
Options de montage
VESA 75mm x 75mm (4 trous)
Garantie
3 ans
Options de service étendues
Garantie de 4 ans - Réf. Elo: E898247
Garantie de 5 ans - Réf. Elo: E898449
Garantie de 3 ans + AUR - Réf. Elo: E898648
Garantie de 4 ans + AUR - Réf. Elo: E894921
Garantie de 5 ans + AUR - Réf. Elo: E895125Homologations et déclarations
RCM (Australie)
cUL, IC (Canada)
CCC (Chine)
CE (Europe)
UCKA (Royaume-Uni)
VCCI (Japon)
KCC (Corée)
NOM (Mexique)
BSMI (Taïwan)
UL, FCC (États-Unis)
CB (International)
RoHS, RoHS Chine, WEEE, REACH
EAC (Russie)
BIS (Inde)Protection contre la pénétration
IPX1 - Avant seulement
Protection contre les chocs
IK07
Contenu du colis
Moniteur Tactile
Câble HDMI
Câble USB tactile (USB Type-A à Type-C)
Guide d’installation rapide
Label EEI
Bloc d'alimentation
Câble d’alimentation AN
Câble d’alimentation EU
3 x attaches de câble
2 x vis pour cache-câbleStylet pour stylet PCAP en option
E066148
Périphériques en option
Lecteur de bande magnétique (MSR) - Réf. Elo: E001002
Lecteur de codes-barres (BCR) - Réf. Elo: E093433
Écran client (2x20 VFD) - Réf. Elo: E001003
Lecteur de code-barres 2D - Réf. Elo: E926356
Stylet PCAP - Réf. Elo: E066148
Socle EMV pour MagTek eDynamo) - Réf. Elo: E375343
Socle EMV pour Ingenico RP457c avec Jack audio, BT, USB) - Réf. Elo: E586981
Socle EMV pour Ingenico RP457c avec BT, USB) - Réf. Elo: E710930
RFID – Réf. Elo: E673037
Barre de haut-parleurs Elo Edge Connect™ (Noir) - Elo P/N: E894719
Barre de haut-parleurs Elo Edge Connect™ (Blanc) - Elo P/N: E133780Stands, montures et kits
Support de montage en rayon (75mm ou 100mm VESA): E043382
Socle de montage au sol (75mm ou 100mm VESA): E048069
Fixation sur socle 6 pouces (75mm ou 100mm VESA): E047458
Fixation sur socle 12 pouces (75mm ou 100mm VESA): E047663
Fixation sur socle 18 pouces (75mm ou 100mm VESA): E047864
Support de montage sur socle (75mm ou 100mm VESA): E045151
Câble d'alimentation USB vers USB-C/DC-IN (2.1 mm) – 1.8 m - Réf. Elo : E214097
Câble d'alimentation USB vers USB-C/DC-IN (2.1 mm) - 3 m - Réf. Elo : E214282
Stand Elo 1302L - Noir (75 mm VESA) - Installer tous les câbles avant de les monter sur le support - Réf. Elo: E307788
Stand Elo 1302L - Blanc (75 mm VESA) - Installer tous les câbles avant de les monter sur le support - Réf. Elo: E307974
Support Wallaby pour point de vente (Noir) - Réf. Elo: E949536
Support Wallaby pour point de vente (Blanc) - Réf. Elo: E353758
Jeu de câbles USB-C à USB-C – Réf Elo: E710364
Jeu de câbles VGA-DB15 vers Micro - Réf Elo: E710549
Jeu de câbles DVI-D vers HDMI - Réf Elo: E538507
Elo Backpack® 4 (Modèle Entrée de gamme) - Réf. Elo : E393754
Elo Backpack® 4 (Modèle Standard) - Réf. Elo : E393359
