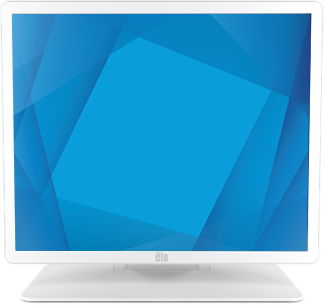

Moniteur à écran tactile de qualité médicale 1903LM de 19"
Moniteurs tactiles de qualité médicale DICOM
Les moniteurs tactiles de qualité médicale de la Série 03 associent la meilleure technologie tactile à la fonctionnalité DICOM partie 14 afin de contribuer à améliorer les examens cliniques pour les prestataires de soins tout en augmentant l’engagement des patient. Avec leur forme compacte et épurée, les moniteurs à écran tactile sont parfaitement adaptés à la documentation des DME, la consultation des images, la collaboration clinique, le déploiement en laboratoire et pharmacie et à l’intégration aux dispositifs médicaux.
Catégorie IP 54
Étanchéité contre la saleté, la poussière et les liquides offrant une solution fiable et facile à désinfecter.
CEI 60601
Alimentation incluse conforme à la norme CEI 60601.
DICOM 14
Assurent une reproduction précise et uniforme des images pour un examen fiable.
Technologie tactile intégrée
La technologie PCAP TouchPro® offre une expérience similaire à celle d’une tablette, avec 10 points de contact et la possibilité d’utilisation avec des gants humides ou secs.
Conçus pour durer
Ces moniteurs bénéficient de la garantie Elo standard de 3 ans avec offre optionnelle du service EloCare.
DICOM 14 - Conçus pour un examen d’image cohérent
Bénéficiez de la précision d’image dont vous avez besoin pendant vos examens cliniques grâce aux moniteurs médicaux de la Série 03. Afin de contribuer à ce que les prestataires de soins et les patients puissent visualiser des images médicales claires, précises et cohérentes, les écrans sont pré-calibrés en usine selon les directives d’affichage secondaire AAPM, conformément à la courbe GSDF de la norme DICOM 14.
Spécialement conçus pour le secteur de la santé
Les moniteurs tactiles médicaux de la Série 03 permettent une installation flexible dans divers environnements de soins de santé afin d’encourager une meilleure communication entre les patients et les prestataires de soins.
Poste de soins infirmiers
Chambres des patients
Laboratoire
Pharmacie
Blocs opératoires
Chariots médicaux

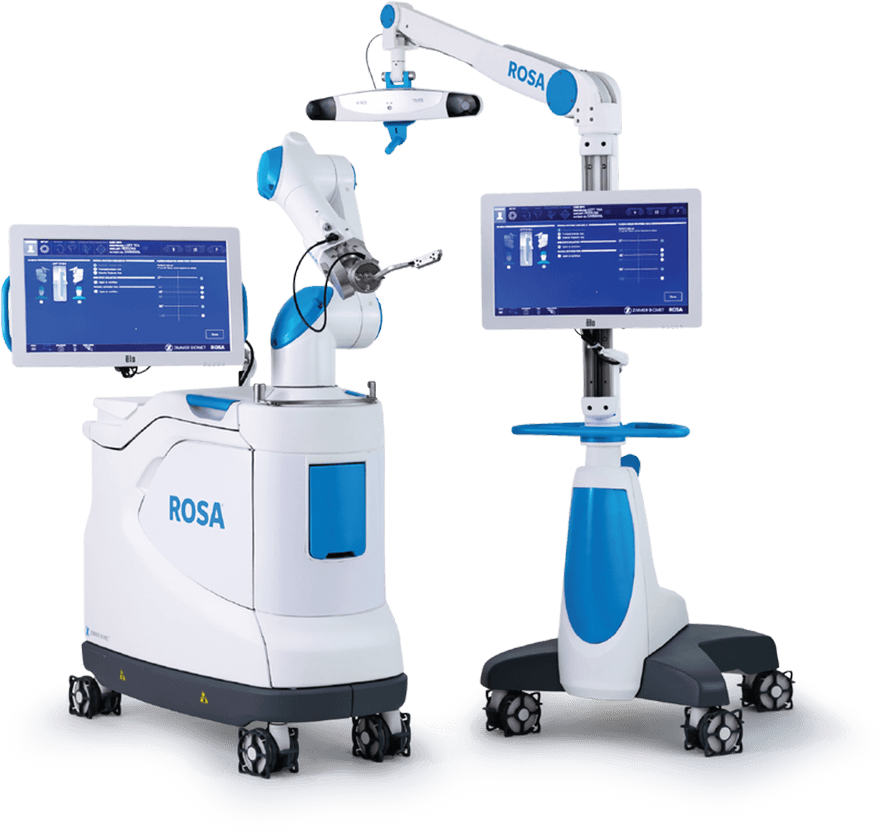

Appareil illustré - Rosa avec moniteur de qualité médicale Elo
Compatibles avec les dispositifs médicaux
Avec une gamme complète de technologies tactiles et de solutions d’affichage, Elo peut contribuer à développer et personnaliser des produits pour presque tous les dispositifs médicaux, y compris les ventilateurs, les appareils d’anesthésie, les moniteurs de surveillance des patients et les distributeurs de médicaments. Des blocs opératoires aux chambres des patients, en passant par les laboratoires et tous les lieux où des soins de santé sont dispensés, les produits Elo sont idéalement adaptés aux applications médicales pour lesquelles une qualité et des performances tactiles constantes et durables sont primordiales.
Une configurabilité simplifiée
Montage flexible
Chaque moniteur est conçu avec un gabarit de perforation VESA afin de simplifier le montage sur divers socles, bras, murs ou chariots médicaux.
Question de confidentialité
Des filtres de confidentialité optionnels offrent une protection supplémentaire lors de l’examen d’informations médicales personnelles ou de données administratives sensibles.
Ergonomiques
Des poignées optionnelles peuvent être ajoutées pour déplacer ou faire pivoter facilement l’écran dans une position confortable.
Ce produit n’est pas un « dispositif médical », ou quelque que soit l’appellation donnée au produit, homologué par la FDA et il n’est pas conforme à la norme ISO 13485. Selon l’utilisation prévue, des certifications supplémentaires peuvent être requises.
Spécifications
-
Technique
Référence(s)
TouchPro PCAP Blanc avec socle - E658586
TouchPro PCAP Noir avec socle - E658394
TouchPro PCAP Blanc sans socle - E380665
TouchPro PCAP Noir sans socle - E380478Couleur du boîtier
Blanc ou noir
Technologie et fonctionnalités tactiles
PCAP (capacitif projeté TouchPro®) - 10 touches
Taille de l’écran (diagonale)
Diagonale de 19”, matrice active TFT LCD (LED)
Format d’image
5:4
Zone active
14.76" x 11.80" / 374.78 mm x 299.83 mm
Résolution
1280 x 1024 à 60Hz
Autres résolutions prises en charge
640 x 480 à 60Hz
720 x 400 à 70Hz
640 x 400 à 70Hz
800 x 500 à 60Hz
800 x 600 à 56, 60Hz
1024 x 768 à 60Hz
1280 x 720 à 58Hz, 60Hz
1280 x 800 à 60 HzAngle de vision
Horizontal: ±89° ou 178° au total / Vertical: ±89° ou 178° au total
Nombre de couleurs
16.7 millions
Luminosité (standard)
Panneau LCD: 250 nits
TouchPro PCAP: 225 nitsTemps de réponse – total (standard)
14 msec
Taux de contraste
1000:1
Interface tactile
USB, série (via VGA)
Traitement de surface
Anti-éblouissement
Affichage à l’écran (OSD)
Accessible par des commutateurs au bas de l'écran
Paramètres: Menu, Alimentation, Haut, Bas, Sélection
Réglages: Luminosité, Contraste, Horloge, Phase, Position horizontale, Position verticale, Réglage automatique, Netteté, Température couleur, Délai OSD, Langue OSD, Volume, Muet, Rappel par défaut, Sélection audio, Voyant d'alimentation allumé / éteint, Tactile, interface tactile, télécommunications numériques (DICOM)
Langues: anglais, français, italien, allemand, espagnol, chinois simplifié, chinois traditionnel, japonais, coréen, russe
Verrouillages: OSD, puissancePorts E/S
VGA (RS232 tactile pris en charge via E810917)
HDMI
Prise combo
Prise CC
Port USB de type B
Port USB 2.0 de type A
4x Ports micro USBHaut-parleurs
Deux haut-parleurs internes de 2 W
Format vidéo d’entrée
Port VGA (câble de connexion VGA DE-15 (DB-15) mâle inclus)
Port HDMI (câble HDMI inclus)Fréquence vidéo d’entrée
Horizontal: 30 – 82KHz
Vertical: 50 - 75HzConsommation électrique (standard)
Moniteur + adaptateur CA / CC
Activé (valeur par défaut - Luminosité à 80 %) : 14.53 W
Activé (valeur type - Luminosité à 100 %) : 16.36 W
Veille: 0.79 W
Arrêt: 0.37 WTension d’entrée
12V CC +/- 5%; 100-240V CA, 50/60Hz
Connecteur d’entrée
Prise d'alimentation jack coaxiale (broche de 2.1 mm de diamètre, connecteur de 6.4 mm de diamètre)
Montage périphérique
4x Ports latéraux Micro USB (Haut, Bas, Gauche, Droite)
Dimensions de l’écran (sans socle)
16.91" x 13.96" x 1.64" / 429.60 mm x 354.60 mm x 41.6 mm
Dimensions de l’écran (avec socle)
16.91" x 15.65" x 7.61" / 429.60 mm x 397.65 mm x 193.40 mm
Dimensions du colis d’expédition
Avec socle: 18.97" x 20.75" x 10.24" / 482 mm x 527 mm x 260 mm
Sans socle: 18.97" x 20.75" x 7.47" / 482 mm x 527 mm x 190 mmPoids (non emballé)
Avec socle: 13.9 lbs / 6.3 kg
Sans socle: 9.48 lbs / 4.3 kgPoids (emballé)
Avec socle: 21.6 lbs / 9.8 kg
Sans socle: 15.04 lbs / 6.82 kgTempérature de fonctionnement
0°C à 40°C / 32° à 104°F
Température de stockage
-20°C à 60°C / -4°F à 140°F
Humidité
En fonctionnement : 20 % à 80 %
En stockage : 10 % à 95 % (Température max. du thermomètre mouillé : 38,7 °C)Étanchéité
Joint d’étanchéité entre la dalle tactile et le cadre
Joint d’étanchéité entre la dalle tactile et la dalle LCDTemps moyen entre défaillances
50 000 heures démontrées
Options de montage
Interface de montage VESA 4 trous de 100mm à l'arrière de l'unité
Garantie
3 ans
Options de service étendues
Garantie de 4 ans - Réf. Elo: E898247
Garantie de 5 ans - Réf. Elo: E898449
Garantie de 3 ans + AUR - Réf. Elo: E898648
Garantie de 4 ans + AUR - Réf. Elo: E894921
Garantie de 5 ans + AUR - Réf. Elo: E895125Homologations et déclarations
Canada CUL, IC
Chine CCC
Europe CE
UCKA (Royaume-Uni)
Corée KCC
Taiwan BSMI
FCC des États-Unis, UL
Japon VCCI
CB international
RCM Australie
Russie EAC
Mexique CoC
India BIS
RoHS, RoHS (Chine), WEEE, REACH
UL: AAMI / ANSI ES60601-1: 2005 / (R) 2012 et A1: 2012, C1: 2009 / (R) 2012 et A2: 2010 / (R) 2012 / IEC 60601-1 Éd. 3.1
cUL: (CAN / CSA-C22.2 n ° 60601-1: 14 / IEC60601-1 Ed. 3.1
CB: IEC 60601-1: 2005 + A1: 2012 (Ed. 3.1)
CE: CEI 60601-1-2: 2014 (Ed. 4)
Gestion des risques: ISO 14971: 2007 + EN ISO 14971: 2012
Utilisabilité: IEC 60601-1-6: 2010 + A1: 2013 (Ed. 3.1), IEC 62366: 2007 + A1: 2014 (Ed. 1.1)DICOM
DICOM partie 14 (écran secondaire AAPM)
Protection contre la pénétration
Boîtier entier IP54
Protection contre les chocs
IK06
Câbles d’alimentation
Câble d'alimentation pour l'Amérique du Nord - C13 - Réf. Elo: E593865
Câble d'alimentation pour l'Australie - C13 - Réf. Elo: E594067
Câble d'alimentation pour l'Europe - C13 - Réf. Elo: E594264
Câble d'alimentation pour la Corée - C13 - Réf. Elo: E594466
Câble d'alimentation pour la Chine - C13 - Réf. Elo: E594670
Câble d'alimentation pour la Taïwan - C13 - Elo P/N: E594869
Câble d'alimentation pour la Japon - C13 - Elo P/N: E793799Contenu du colis
Moniteur à écran tactile, Guide d'installation rapide, label EEI, Bloc d'alimentation (E323104), Câble d'alimentation pour l'Amérique du Nord, Câble d'alimentation pour l'Europe, Câble VGA, Câble HDMI, Câble USB tactile, Câble audio, 3 attaches autoblocantes, Fiche d'étalonnage DICOM, 2 x Vis du couvercle du cable, 4 x vis VESA (uniquement pour E380478 et E380665), 4 x caoutchoucs (uniquement pour E380478 et E380665, à fixer sur les trous VESA)
Alimentation électrique CC de remplacement
Bloc d'alimentation - Réf. Elo: E593253
Périphériques en option
Stylet PCAP - Réf. Elo: E066148
Cache pour écran de 19 pouces - Réf. Elo: E352596
Poignées pour moniteur Elo - 1 kit - Réf. Elo: E352196Stands, montures et kits
Kit de fixation murale: E143088
Socle de montage au sol (75mm ou 100mm VESA): E048069
Fixation sur socle 6 pouces (75mm ou 100mm VESA): E047458
Fixation sur socle 12 pouces (75mm ou 100mm VESA): E047663
Fixation sur socle 18 pouces (75mm ou 100mm VESA): E047864
Kit câble 1,8 m: E408193
Support Elo 1902/3-2202/3 - Noir (100 mm VESA) – Ref. Elo : E804330
Stand Elo 1902/3-2202/3 - Blanc (100 mm VESA) - Réf. Elo: E808963
Câble Y pour tactile de série et vidéo VGA - Elo P/N : E810917
