Moniteur tactile encastrable 2243L (Retiré)
Présentation

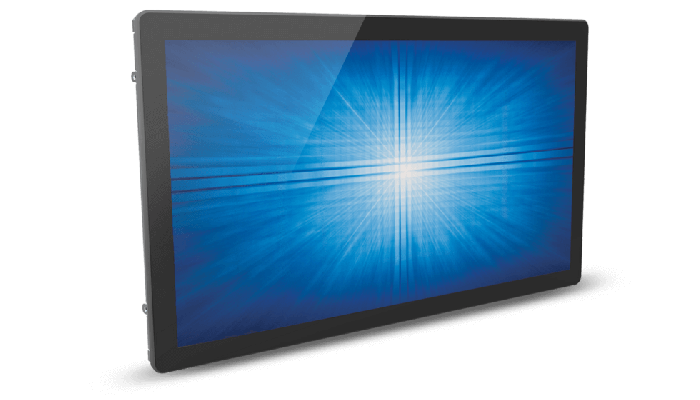

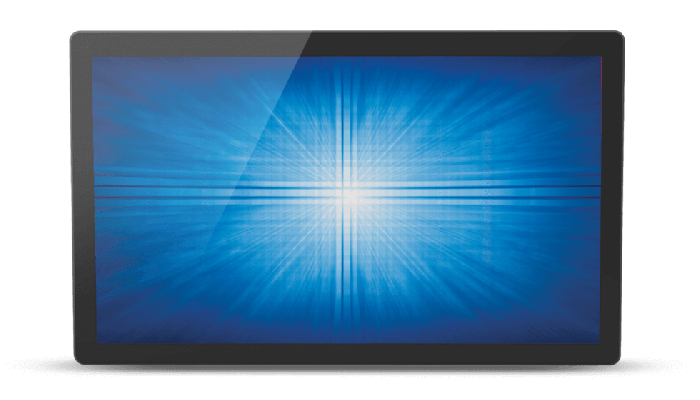

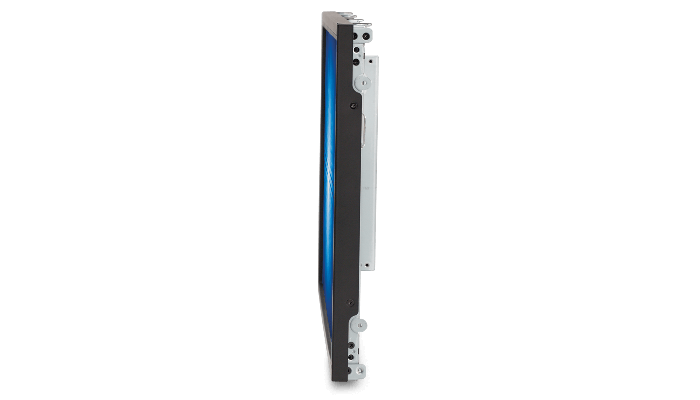

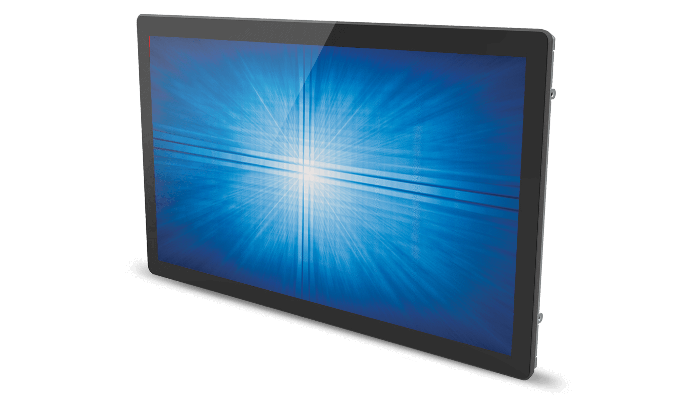

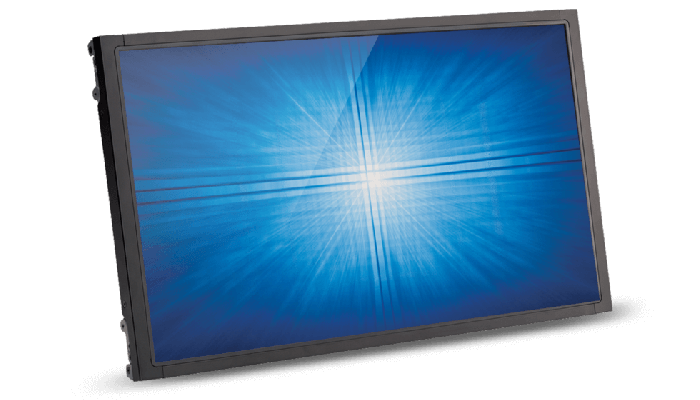

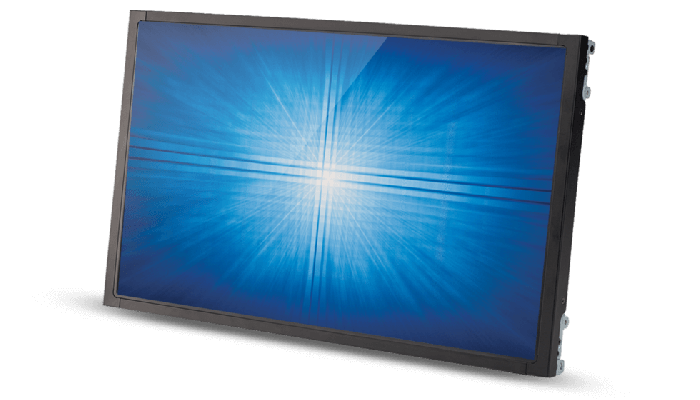

L'écran tactile encastrable 2243L 22'' d'Elo est conçu pour une utilisation tactile, avec l'expertise éprouvée et la fiabilité d'Elo intégrée. Il bénéficie de dimensions extérieures affinées grâce au rétroéclairage LED ultramoderne, à faible consommation d'énergie et production de chaleur. Sa conception compacte vient compléter la grande famille des solutions sur les marchés de la vente en libre-service et des jeux / loisirs. L’écran 2243L bénéficie d’un panneau de haute qualité avec un mini-cadre moulé par injection, unique en son genre, doté d'un joint étanche pratiquement invisible. Les écrans encastrables sont disponibles avec un large choix de technologies tactiles et d'options de fixation pour une intégration facile.
Technologie tactile intégrée.L'écran tactile est protégé contre la poussière, les saletés et les liquides, ce qui simplifie son intégration dans le boîtier du client. Les unités avec technologie capacitive projetée (PCAP) peuvent être scellées dans une solution et bénéficier d'un indice de protection IP65 à l'avant de l'appareil. Grâce à la conception et aux outils contrôlés par Elo, vous pouvez vous attendre à une longue durée de vie du produit Elo ainsi qu'à une rétrocomptabilité, selon les possibilités, afin de contribuer à la réduction des coûts supplémentaires liés au boîtier. |
 |
 |
Compatibilité tactile.L'écran 2243L est disponible avec un choix de technologies tactiles de pointe. Cet écran de 22" sans cadre, parfaitement intégré, est disponible avec la technologie capacitive projetée PCAP à quatre points de contact, offrant une conception en verre bord-à-bord pour des réponses rapides et extrêmement sensibles. La technologie IntelliTouch® offre quant à elle une conception standard sans cadre à point de contact unique ou double pour une qualité optique optimale. Tous les écrans tactiles 2243L bénéficient d'une construction en verre pur qui offre netteté, luminosité et durabilité. Grâce à leur protection résistante aux rayures, il est quasiment impossible de les user.
|
Qualité commerciale.L'écran tactile encastrable Elo offre la qualité et la fiabilité qui font la réputation d'Elo et profite de notre garantie standard de trois ans. Nous concevons, fabriquons et sommes responsables de la solution dans son intégralité, conçue dès le départ avec une intégration des fonctionnalités tactiles. Les écrans tactiles combinés aux logiciels et pilotes d'Elo créent une solution unique prévue pour fonctionner ensemble et dont la durée de vie est rigoureusement testée. Tous nos produits font l'objet de tests de fiabilité poussés (plus de 20 tests) afin de garantir un MTBF de 50 000. |
 |
Autres fonctionnalités.
- Des dimensions affinées pour une conception de boîtier plus fine et artistique
- Écran LCD haute définition pour une excellente interactivité, clarté et résolution HD
- Angle de vision de 178° (h) x 160° (v), pour des couleurs et des graphiques nets aussi bien en mode portrait qu'en mode paysage. Pour une utilisation en mode portrait, utilisez plutôt l'angle de vision large 2244L ou 2294L.
- Optimisé pour une utilisation dans des environnements à fort trafic
- Garantie standard de trois ans sur l'ensemble de l'unité, y compris le panneau
Spécifications
-
Technique
Référence(s)
IntelliTouch (international) - E059181
IntelliTouch Dual Touch (international) - E237584
PCAP (international) - E811441Couleur du boîtier
Noir
Technologie et fonctionnalités tactiles
SAW (ondes acoustiques de surface IntelliTouch®) - Touche unique
SAW (ondes acoustiques de surface IntelliTouch®) - Deux touches
PCAP (capacitif projeté TouchPro®) - 10 touchesTaille de l’écran (diagonale)
Diagonale de 21.5”, matrice active TFT LCD (LED)
Affichage à l’écran (OSD)
Accessible par le biais d’interrupteurs situés sur le boîtier de commande OSD fixé à l’unité.
Commandes: menu, haut, bas, sélectionner
Réglages: contraste, luminosité, horloge, phase, position horizontale, position verticale, format, ajustement automatique, netteté, température de couleur, sortie OSD, langage OSD, position verticale OSD, position horizontale OSD, réglages par défaut, source vidéo
Langues d'affichage: anglais, français, italien, allemand, espagnol, japonais, chinois traditionnel, chinois simplifié
Verrouillages: alimentation, commandes utilisateurFormat d’image
16:9
Zone active
18.77" x 10.56" / 476.64 mm x 268.11 mm
Résolution
1920 x 1080
Autres résolutions prises en charge
640 x 480 à 60Hz
720 x 576 à 50Hz
800 x 600 à 56, 60Hz
1024 x 768 à 60Hz
1280 x 720 à 50, 60Hz
1280 x 960 à 60Hz
1280 x 1024 à 60Hz
1366 x 768 à 60Hz
1440 x 900 à 60Hz
1680 x 1050 à 60Hz
1920 x 1080 à 50, 60HzAngle de vision
Horizontal: ±85° ou 170° au total / Vertical: ±80° ou 160° au total
Nombre de couleurs
16.7 millions
Luminosité (standard)
Panneau LCD: 250 nits
IntelliTouch: 225 nits
IntelliTouch DT: 225 nits
PCAP: 225 nitsTemps de réponse – total (standard)
5 msec
Taux de contraste
1000:1
Format vidéo d’entrée
Port analogique VGA, DVI-D
Connecteur du signal vidéo d’entrée
Mini D-Sub à 15 broches de type VGA, connecteur DVI-D
Fréquence vidéo d’entrée
Horizontal: 31.5-80 kHz
Vertical: 50-75 HzAlimentation électrique
CC externe - Bloc d'alimentation (vendu séparément)
Connecteur d’alimentation (bloc d’alimentation)
CEI 60320 C14
Plage de tension d'entrée de l'adaptateur: 100-240V CA, 50/60 HzTension d’entrée
12V CC +/- 5%
Connecteur d’entrée
Prise d’alimentation jack coaxiale (broche de 2.0 mm (+0.0 -0.1 mm) de diamètre, connecteur de 6.4 mm (+/- 0.3 mm) de diamètre, longueur d'insertion de 8.8 mm (+/- 0.3 mm))
Consommation électrique (standard)
Moniteur: MARCHE: 22W
Moniteur + Adaptateur à 230V / 50Hz:
MARCHE: 25W
VEILLE: 2.2W
ARRÊT: 1.1WDimensions
IntelliTouch: 20.15" x 11.74" x 1.67" / 511.7 mm x 298.1 mm x 42.6 mm
IntelliTouch DT: 20.7" x 12.49" x 1.59" / 525.9 mm x 317.3 mm x 40.4 mm
PCAP: 20.31" x 12.24" x 1.5" / 516 mm x 311 mm x 38.5 mmDimensions du colis d’expédition
24.41" x 7.87" x 16.93" / 620 mm x 200 mm x 430 mm
Poids (non emballé)
10.6 lbs / 4.81 kg
Poids (emballé)
15.3 lbs / 6.95 kg
Température de fonctionnement
0°C à 40°C / 32°F à 104°F
Température de stockage
-20°C à 60°C / -4°F à 140°F
Humidité
En fonctionnement: 20 % à 80 %
En stockage: 10 % à 90 %Étanchéité
Joint d’étanchéité entre la dalle tactile et le cadre
Joint d’étanchéité entre la dalle tactile et la dalle LCDTemps moyen entre défaillances
50 000 heures démontrées
Garantie
3 ans
Homologations et déclarations
RCM Australie
cUL Canada, IC
CCC Chine
CE Europe
VCCI Japon
KCC Corée
CoC Mexique
BSMI Taïwan
UL États-Unis, FCC
CB International
RoHS, RoHS Chine, WEEE, IMERCCâbles d’alimentation
Réf. Elo: E378229 (gris), disponible à un coût supplémentaire
Options de montage

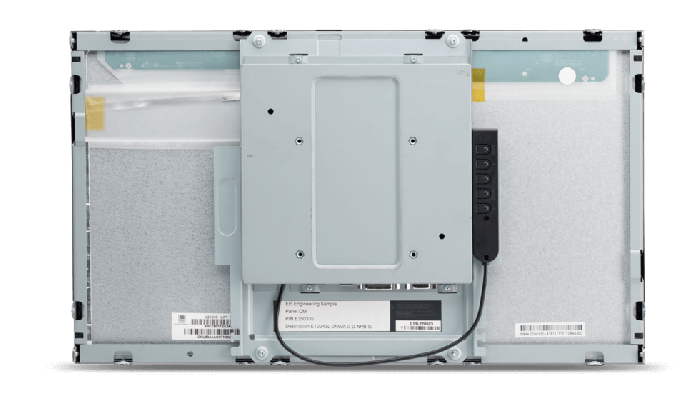

Support de fixation VESA de 100 mm 4 trous à l'arrière de l'unité
Interface de montage 2 trous sur les 4 côtés
Voir les schémas des dimensions pour plus de détailsContenu du colis
Câble VGA
Câble USB
Manuel d'utilisation sur CD
Guide d'installation rapide
Supports de montage encastrés avec vis (Modèles ZB)
Supports de montage en L (montage latéral) avec vis (Modèles avec cadre)Options/Périphériques/Mises à jour
Télécommande OSD (RJ45): E483757
Kit de câble de remplacement: E378229
Adaptateur électrique et kit de câbles pour l'Amérique du Nord: E005277
Adaptateur électrique et kit de câbles pour l'Europe et Corée: E571601
Adaptateur électrique et kit de câbles pour le Royaume-Uni: E180092
Adaptateur électrique et kit de câbles pour la Chine: E558862
Adaptateur électrique et kit de câbles pour Taïwan: E818655
Adaptateur électrique et kit de câbles pour le Japon: E182546
Adaptateur électrique et kit de câbles pour l'Argentine: E887099
Stylet IntelliTouch: D82064-000
Elo 20 et 22 pouces - Support large de fixation encastré: E190706
Elo 22 pouces - Support de montage sur étagère: E462672
Elo 22 pouces - Cadre large de fixation avant: E668194
Elo 22 pouces - Supportlarge de montage en L: E530432Accessoires en option
Kit de fixation de remplacement - Réf. Elo: E530432
Télécommande OSD de remplacement - Réf. Elo: E483757
Tous deux disponibles à un coût supplémentaireStylet pour stylet PCAP en option
E066148
Stylet IntelliTouch en option
Un stylet à pointe caoutchouc, conçu spécialement pour être utilisé avec la technologie surface wave touch de l'IntelliTouch ou de l'iTouch. Disponible avec coûts supplémentaires, numéro de référence D82064-000.
