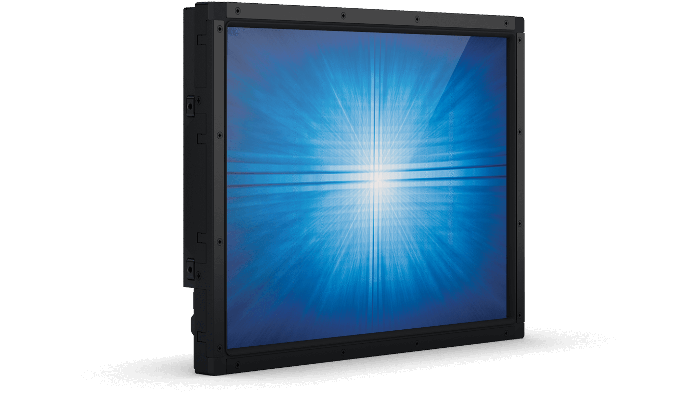

Moniteur tactile encastrable 1590L 15" (Rev A Retiré)
Présentation

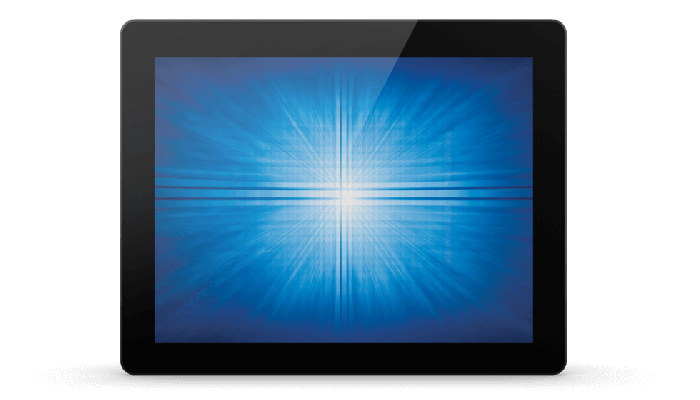

L'écran tactile encastrable 1590L LCD 15" d'Elo bénéficie d'une conception épurée et de dimensions extérieures affinées grâce au rétroéclairage LED ultramoderne, à faible consommation d'énergie et production de chaleur. Cet écran compact est conçu pour une utilisation tactile délivrant une expertise Elo prouvée et une fiabilité intégrée. Le 1590L permet une excellente stabilité en utilisation, sans déplacement intempestif avec une clarté d'image et une transmission lumineuse exceptionnelles pour des images vives et une réponse tactile précise. Attirant instantanément et retenant l'attention des utilisateurs, l'écran tactile encastrable est parfait pour les bornes, les casinos et lieux de divertissement, la vente en libre-service et les environnements d'automatisation industrielle.

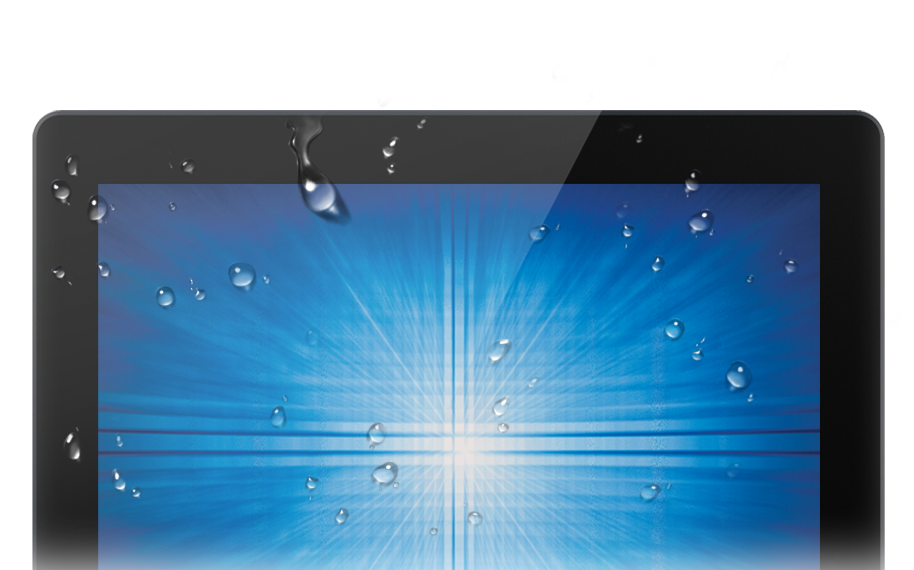

Technologie tactile intégrée.L'écran tactile est protégé contre la poussière, les saletés et les liquides, ce qui simplifie son intégration dans le boîtier du client. Les unités avec technologie capacitive projetée (PCAP) peuvent être scellées dans une solution et bénéficier d'un indice de protection IP65 à l'avant de l'appareil. Grâce à la conception et aux outils contrôlés par Elo, vous pouvez vous attendre à une longue durée de vie du produit Elo. |
 |
 |

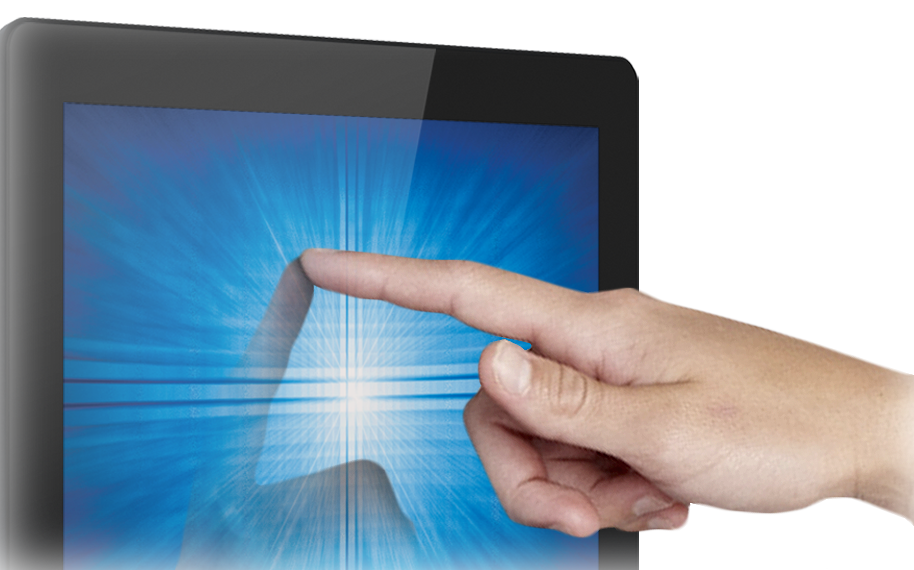

Compatibilité tactile.L'écran 1590L est disponible avec un choix de technologies tactiles de pointe. Cet écran multipoint de 15" sans cadre, parfaitement intégré, est disponible avec la plus récente solution développée par Elo, la technologie TouchPro® PCAP à deux vitres (2GS) qui offre une expérience similaire à celle d'une tablette à 10 points de contact ainsi qu'une fonctionnalité à deux points à travers la vitre. Les deux modes prennent en charge les gants en latex simples ou doubles ainsi que les gants en tissus. Parmi les options d'affichage à point de contact unique standard sans cadre, on note les technologies AccuTouch® résistive à cinq fils, IntelliTouch® SAW ou SecureTouch® anti-vandalisme SAW. |
Qualité commerciale.L'écran tactile encastrable Elo offre la qualité et la fiabilité qui font la réputation d'Elo et profite de notre garantie standard de trois ans. Nous concevons, fabriquons et sommes responsables de la solution dans son intégralité, conçue dès le départ avec une intégration des fonctionnalités tactiles. Les écrans tactiles combinés aux logiciels et pilotes d'Elo créent une solution unique prévue pour fonctionner ensemble et dont la durée de vie est rigoureusement testée. Tous nos produits font l'objet de tests de fiabilité poussés (plus de 20 tests) afin de garantir un MTBF de 50 000. |
 |
Autres fonctionnalités.
- La solution capacitive projetée (PCAP) à deux vitres (2GS) offre une clarté optique cristalline et une durabilité tactile répondant aux tests de résistance UL-60950 & IK-07
- Technologie capacitive projetée (PCAP) TouchPro à 10 points de contact avec fonctionnalité à deux points à travers la vitre
- Interfaces vidéo DisplayPort et VGA
Spécifications
-
Technique
Référence(s)
IntelliTouch (international) - E196676
AccuTouch (international) - E176751
SecureTouch (international) - E176568
PCAP (international) - E176164Couleur du boîtier
Noir
Technologie et fonctionnalités tactiles
AccuTouch® - Résistant à 5 fils - Touche unique
SAW (ondes acoustiques de surface IntelliTouch®) - Touche unique
PCAP (capacitif projeté TouchPro®) - 10 touches
SAW (SecureTouch® ondes acoustiques de surface IntelliTouch®) - Touche uniqueInterface tactile
PCAP - USB
AccuTouch, IntelliTouch, SecureTouch - Dual serial/USBTaille de l’écran (diagonale)
Diagonale de 15”, matrice active TFT LCD (LED)
Affichage à l’écran (OSD)
Accessible par le biais d’interrupteurs situés sur le boîtier de commande OSD fixé à l’unité.
Commandes: menu, haut, bas, sélectionner
Réglages: contraste, luminosité, horloge, phase, position horizontale, position verticale, ajustement automatique, format, netteté, température de couleur, sortie OSD, langage OSD, position horizontale OSD, position verticale OSD, réglages par défaut, information, priorité vidéo, fonctionnalité tactile en mode veille, fonctionnalité à deux points à travers la vitre
Langues d'affichage: anglais, français, italien, allemand, espagnol, japonais, chinois traditionnel, chinois simplifié
Verrouillages: alimentation, commandes utilisateurFormat d’image
4:3
Zone active
11.97" x 8.98"/ 304.1 mm x 228.1 mm
Résolution
1024 x 768
Autres résolutions prises en charge
640 x 480 à 60Hz
720 x 400 à 70Hz
800 x 500 à 60Hz
800 x 600 à 56, 60Hz
1024 x 768 à 60HzAngle de vision
Horizontal: ±80° ou 160° au total / Vertical: ±70° ou 140° au total
Nombre de couleurs
16.2 millions
Luminosité (standard)
Panneau LCD: 250 nits
IntelliTouch: 225 nits
AccuTouch: 200 nits
SecureTouch: 220 nits
PCAP: 225 nitsTemps de réponse – total (standard)
16 msec
Taux de contraste
700:1
Format vidéo d’entrée
Port analogique VGA sur connecteur femelle DB-15
DisplayPort V1.1a - Compatible avec les versions ultérieures de l'entrée vidéo DisplayPortFréquence vidéo d’entrée
Horizontal: 30 - 60 KHz
Vertical: 50 - 75 HzAlimentation électrique
CC externe - Bloc d'alimentation en option (vendu séparément)
Tension d’entrée
12V CC +/- 5%
Connecteur d’entrée
Prise d’alimentation jack coaxiale (broche de 2.0 mm (+0.0 -0.1 mm) de diamètre, connecteur de 6.4 mm (+/- 0.3 mm) de diamètre, longueur d'insertion de 8.8 mm (+/- 0.3 mm))
Consommation électrique (standard)
Écran + Adaptateur à 230 V / 50 Hz
MARCHE: 12W
VEILLE: 1.5W
ARRÊT: 0.5WDimensions
IT/AT/ST: 13.24" x 10.41" x 1.65" / 336.4 mm x 264.4 mm x 41.9 mm

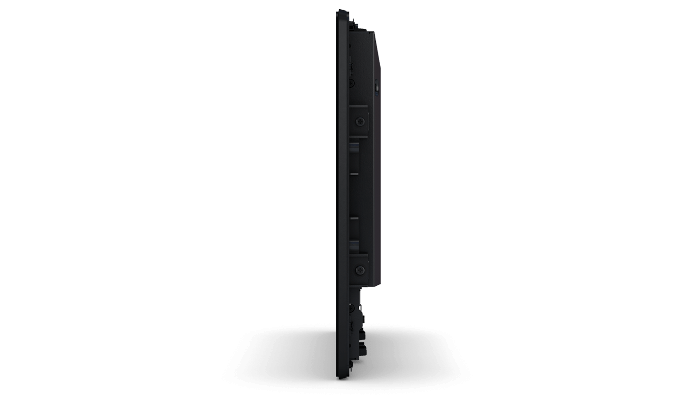

PCAP: 14.09" x 11.22" x 1.40" / 358 mm x 284.9 mm x 35.6 mmDimensions du colis d’expédition
17.09" x 14.76" x 6.89" / 434 mm x 375 mm x 175 mm
Poids (non emballé)
6.4 lbs / 2.9 Kg
Poids (emballé)
9.7 lbs / 4.4 Kg
Température de fonctionnement
0°C à 40°C / 32°F à 104°F
Température de stockage
-20°C à 60°C / -4°F à 140°F
Humidité
En fonctionnement: 20 % à 80 %
En stockage : 10 % à 95 %Étanchéité
Joint d’étanchéité entre la dalle tactile et le cadre
Joint d’étanchéité entre la dalle tactile et la dalle LCDTemps moyen entre défaillances
50 000 heures démontrées
Garantie
3 ans
Homologations et déclarations
RCM Australie
cUL Canada , IC
CCC Chine
CE TUV Europe
VCCI Japon
KCC Corée
CoC Mexique
BSMI Taïwan
UL Etats-Unis, FCC
International CB
RoHS, RoHS Chine, WEEE, IMERCOptions de montage

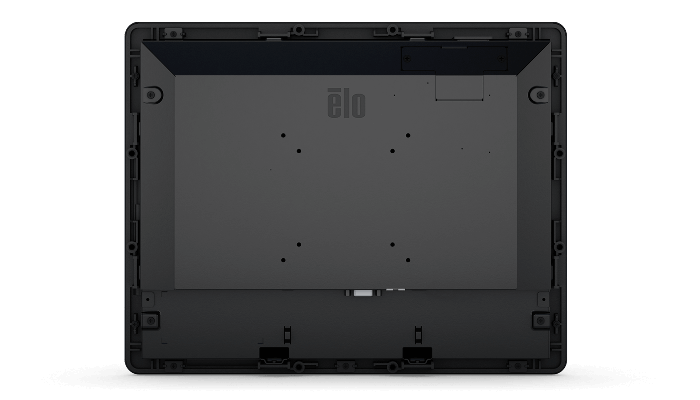

Support de fixation VESA de 75 mm (Modèles PCAP)

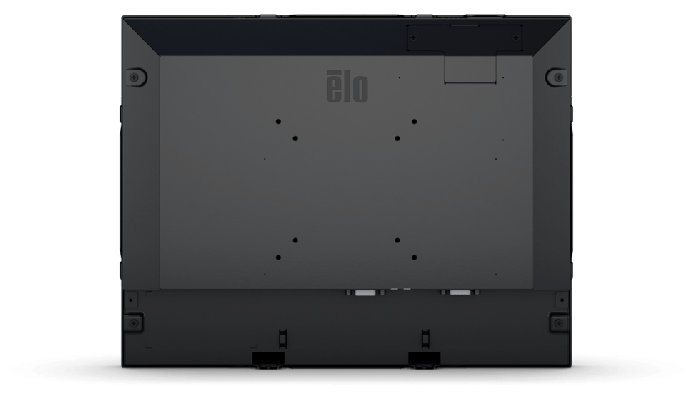

Support de fixation VESA de 75 mm et 100 mm (Modèles IT/AT/ST)
Montage à l'arrière de l'unité (Modèles PCAP)
Interface de montage 2 trous sur les 4 côtés
Montage à l'avant de l'unité avec kit de cadre en option (Modèles IT/AT/ST, voir les Références pour plus d'informations)
Montage sur étagère avec kit en option (Modèles IT/AT/ST, voir les Références pour plus d'informations)
Montage encastré avec supports de montage inclus (Modèles PCAP, voir les schémas des dimensions pour plus de détails)
Voir les schémas des dimensions pour plus de détailsContenu du colis
Câble VGA
Télécommande OSD RJ45
Câble USB
Manuel d'utilisation sur CD
Guide d'installation rapide
Pour les modèles sans cadre: Supports de montage encastré avec vis
Pour les modèles avec cadre - Modèles IT/ST/AT: Supports de montage en L (montage latéral) avec visOptions/Périphériques/Mises à jour
Télécommande OSD (RJ45): E483757
Kit de câble de remplacement: E378229
Adaptateur électrique et kit de câbles pour l'Amérique du Nord: E005277
Adaptateur électrique et kit de câbles pour l'Europe et Corée: E571601
Adaptateur électrique et kit de câbles pour le Royaume-Uni: E180092
Adaptateur électrique et kit de câbles pour la Chine: E558862
Adaptateur électrique et kit de câbles pour Taïwan: E818655
Adaptateur électrique et kit de câbles pour le Japon: E182546
Adaptateur électrique et kit de câbles pour l'Argentine: E887099
Stylet IntelliTouch: D82064-000
Elo 15 pouces - Support de montage encastré: E139556
Elo 15 pouces -Support de montage en L: E203787
Elo 15 pouces -Support de montage en L: E323425
Elo 15 puces - Support de montage en étagère: E295006
Câble DisplayPort de 1,8m à câble vidéo DisplayPort: E582895
Câble DVD-D 1,8m à câble vidéo DisplayPort: E583090
Câble HDMI de 1,8m à câble vidéo DisplayPort: E583288Stylet pour stylet PCAP en option
