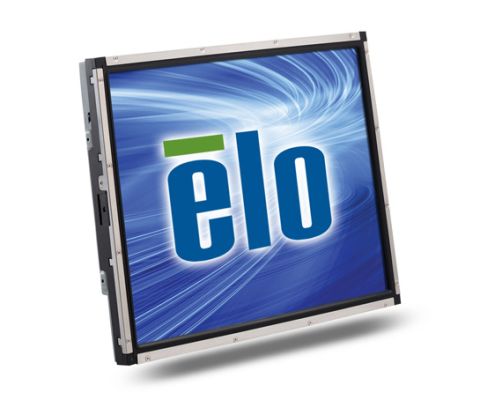

1537L 15" Open Frame Touchscreen (Discontinued September 2015)
Overview
Elo chassis LCD monitors have a long-lasting product cycle because the enclosure is controlled by Elo specifications. Future panel improvements are therefore possible without external changes. The 1537L has a compact form factor with thin borders and multiple mounting options for easy integration. It features a high quality panel along with a unique, injection-molded minibezel with virtually invisible water-resistant seal and choice of touch technology.
The 1537L is available with a choice of touch technology, with single touch and multi touch options and in standard bezel and seamless, zero-bezel touchscreen design.
Other Features
- Long lasting product cycle-enclosure controlled by Elo specifications
- Future generation panels phased-in without external changes
- Integrated precision minibezel with water-resistant 0.5 mm seal
- Mounting options including rear-mount (from top/bottom or sides) and VESA mount
- Multilingual on-screen display (OSD)
- Worldwide agency approvals
- 3-D electronic design files available
Spécifications
-
Technique
Référence(s)
CarrollTouch (Antiglare, Worldwide) - E461378
Couleur du boîtier
Noir
Technologie et fonctionnalités tactiles
CarrollTouch Infrared Technology
Interface tactile
Dual serial/USB
Taille de l’écran (diagonale)
Diagonale de 15”, matrice active TFT LCD (LED)
Affichage à l’écran (OSD)
Controls (optional remote with 1.8m cable): Auto/Sel, up, down, menu
Controls (back): menu, up, down, select, power
Settings: contrast, brightness, H/V position, RGB (color temp), clock, phase, recall
Languages: English, German, Spanish, Japanese, French
Lockouts: power, user controlsFormat d’image
4:3
Zone active
12.0" x 9.0" / 304 mm x 228 mm
Résolution
1024 x 768 at 60 Hz
Autres résolutions prises en charge
1024 x 768 at 60, 65 (Sun), 70 or 75 Hz
832 x 624 at 75 Hz (Mac)
800 x 600 at 56, 60, 72 or 75 Hz
720 x 400 at 70 Hz
720 x 350 at 70 Hz
640 x 480 at 60, 66 (Mac), 72 or 75 Hz
512 x 256 at 60 Hz
512 x 247 at 60 HzAngle de vision
Horizontal: ±80° ou 160° au total / Vertical: ±70° ou 140° au total
Nombre de couleurs
16.2 millions
Luminosité (standard)
LCD panel: 250 nits
CarollTouch: 230 nitsTemps de réponse – total (standard)
16 msec
Taux de contraste
700:1
Format vidéo d’entrée
Analog VGA and digital DVI
Connecteur du signal vidéo d’entrée
Female DE-15 connector
Female DVI-D, Dual-Link connectorAlimentation électrique
External DC - Optional power brick (sold separately)
Input voltage
DC: +12VDC ±5%
Input power connector specification (on Monitor)
Type: DC Barrel Jack
Barrel inner diameter: 6.4mm (+/- 0.3mm)
Pin outer diameter: 2.0mm (+0.0 -0.1mm)
Barrel depth: 8.8mm (+/- 0.3mm)
Power connector (on Power brick)
Type: DC Barrel Plug
Barrel outer diameter: 5.5mm (+/- 0.1mm)
Pin inner diameter: 2.1mm (+/-0.1mm)
Barrel length: 9.5mm (+/- 0.5mm)Connecteur d’entrée d’alimentation (écran)
Type: DC Barrel Jack
Barrel inner diameter: 6.4mm (+/- 0.3mm)
Pin outer diameter: 2.0mm (+0.0 -0.1mm)
Barrel depth: 8.8mm (+/- 0.3mm)Connecteur d’alimentation (bloc d’alimentation)
Type: DC Barrel Plug
Barrel outer diameter: 5.5mm (+/- 0.1mm)
Pin inner diameter: 2.1mm (+/-0.1mm)
Barrel length: 9.5mm (+/- 0.5mm)Tension d’entrée
+12VDC ±5%
Connecteur d’entrée
DC Barrel Jack
Fréquence d’entrée
Horizontal: 31.5-60.2 kHz
Vertical: 56.3-75 HzConsommation électrique (standard)
Monitor only: 20W
Monitor and power brick: 22WDimensions
13.24" x 10.49" x 1.66" / 336.4 mm x 264.4 mm x 42.1 mm
Dimensions du colis d’expédition
16.14" x 6.50" x 14.17" / 410 mm x 165 mm x 360 mm
Poids (non emballé)
6.6 lbs / 3.0 kg
Poids (emballé)
9.7 lbs / 4.4 kg
Température de fonctionnement
0°C to 40°C / 32°F to 104°F
Température de stockage
-20°C to 60°C / -4°F to 140°F
Humidité
Operating: 20%-80%
Storage: 10%-90%Étanchéité
Touchscreen sealed to bezel
Touchscreen sealed to LCDTemps moyen entre défaillances
50 000 heures démontrées
Garantie
3 ans
Homologations et déclarations
UL, cUL, FCC, CE, VCCI, IC, C-TICK, CCC, BSMI, KC, China RoHS
Options de montage
100 mm or 75 mm VESA mount
Rear mount or with included standard mounting brackets
Front mount with optional bezel (see Accessories tab for details)
Rack mount with optional bracket (see Accessories tab for details)
Flush mount with optional bezel kit (see Accessories tab for details)Options/Périphériques/Mises à jour
Adaptateur électrique et kit de câbles pour l'Amérique du Nord: E005277
Adaptateur électrique et kit de câbles pour l'Europe et Corée: E571601
Adaptateur électrique et kit de câbles pour le Royaume-Uni: E180092
Adaptateur électrique et kit de câbles pour la Chine: E558862
Adaptateur électrique et kit de câbles pour Taïwan: E818655
Adaptateur électrique et kit de câbles pour le Japon: E182546
Adaptateur électrique et kit de câbles pour l'Argentine: E887099
Elo 15 pouces - Support de montage encastré: E139556
Elo 15 pouces -Support de montage en L: E203787
Elo 15 pouces -Support de montage en L: E323425
Elo 15 puces - Support de montage en étagère: E295006
Télécommande OSD Elo (avec cable 1,8 m): E622897Brackets & Bezel Kits
Front-Mount Bezel - Elo P/N: E323425
Optional Mounting Brackets - Elo P/N: E295006
Flush-Mount Bezel kit - Elo P/N: E139556Plaque d’adaptateur VESA
Part number E155809, adapter plate kit available to alter the VESA mounting options on the 1537L family
Câbles tactiles/vidéo
Detachable touch and video cables are included.
Stylet IntelliTouch en option
D82064-000, available at additional cost.
