Moniteur tactile encastrable 1291L 12" (Rev A Retiré)
Présentation
L'écran tactile encastrable 1291L LCD 12" d'Elo bénéficie d'une conception épurée et de dimensions extérieures affinées grâce au rétroéclairage LED ultramoderne, à faible consommation d'énergie et production de chaleur. Cet écran compact est conçu pour une utilisation tactile délivrant une expertise Elo prouvée et une fiabilité intégrée. Le 1291L permet une excellente stabilité en utilisation, sans déplacement intempestif avec une clarté d'image et une transmission lumineuse exceptionnelles pour des images vives et une réponse tactile précise. Attirant instantanément et retenant l'attention des utilisateurs, l'écran tactile encastrable est parfait pour les bornes, les casinos et lieux de divertissement, la vente en libre-service et les environnements d'automatisation industrielle.
Technologie tactile intégrée.L'écran tactile est protégé contre la poussière, les saletés et les liquides, ce qui simplifie son intégration dans le boîtier du client. Les unités avec technologie capacitive projetée (PCAP) peuvent être scellées dans une solution et bénéficier d'un indice de protection IP65 à l'avant de l'appareil. Grâce à la conception et aux outils contrôlés par Elo, vous pouvez vous attendre à une longue durée de vie du produit Elo ainsi qu'à une rétrocomptabilité permettant de réduire les coûts relatifs au boîtier. |
 |
 |
Compatibilité tactile.Le 1291L est disponible au choix avec l'une des technologies tactiles de pointe d'Elo, y compris la technologie IntelliTouch® à ondes acoustiques de surface (SAW) à un point de contact unique ainsi que la plus récente solution développée par Elo TouchPro® PCAP à deux vitres (2GS) à 10 points de contact sans cadre d'Elo, offrant une clarté optique cristalline et une durabilité tactile.
|
Qualité commerciale.L'écran tactile encastrable Elo offre la qualité et la fiabilité qui font la réputation d'Elo et profite de notre garantie standard de trois ans. Nous concevons, fabriquons et sommes responsables de la solution dans son intégralité, conçue dès le départ avec une intégration des fonctionnalités tactiles. Les écrans tactiles combinés aux logiciels et pilotes d'Elo créent une solution unique prévue pour fonctionner ensemble et dont la durée de vie est rigoureusement testée. Tous nos produits font l'objet de tests de fiabilité poussés (plus de 20 tests) afin de garantir un MTBF de 50 000. |
 |
Autres fonctionnalités.
- Angle de vision de 178° (h) x 178° (v), pour des couleurs et des graphiques nets aussi bien en mode portrait qu'en mode paysage
- La solution capacitive projetée (PCAP) à deux vitres (2GS) offre une clarté optique cristalline et une durabilité tactile répondant aux tests de résistance UL-60950 & IK-07
- Technologie capacitive projetée (PCAP) TouchPro à 10 points de contact avec fonctionnalité à deux points à travers la vitre
- Interfaces vidéo DisplayPort et VGA
Spécifications
-
Technique
Référence(s)
IntelliTouch (international) - E175964
PCAP (international) - E175771Couleur du boîtier
Noir
Technologie et fonctionnalités tactiles
SAW (ondes acoustiques de surface IntelliTouch®) - Touche unique
PCAP (capacitif projeté TouchPro®) - 10 touchesInterface tactile
PCAP - USB
IntelliTouch - Dual serial/USBTaille de l’écran (diagonale)
Diagonale de 12.1”, matrice active TFT LCD (LED)
Affichage à l’écran (OSD)
Accessible par le biais d’interrupteurs situés sur le boîtier de commande OSD fixé à l’unité.
Commandes: menu, haut, bas, sélectionner
Réglages: contraste, luminosité, horloge, phase, position horizontale, position verticale, ajustement automatique, format, netteté, température de couleur, sortie OSD, langage OSD, position horizontale OSD, position verticale OSD, réglages par défaut, information, priorité vidéo, fonctionnalité tactile en mode veille, fonctionnalité à deux points à travers la vitre
Langues d'affichage: anglais, français, italien, allemand, espagnol, japonais, chinois traditionnel, chinois simplifié
Verrouillages: alimentation, commandes utilisateurFormat d’image
4:3
Zone active
9.69" x 7.26"/ 246 mm x 184.50 mm
Résolution
800 x 600 à 60 Hz
Autres résolutions prises en charge
640 x 480 à 60Hz
800 x 500 à 60Hz
800 x 600 à 60HzAngle de vision
Horizontal: ±89° ou 178° au total / Vertical: ±89° ou 178° au total
Nombre de couleurs
16.2 millions
Luminosité (standard)
Panneau LCD: 450 nits
IntelliTouch: 405 nits
PCAP: 405 nitsTemps de réponse – total (standard)
25 msec
Taux de contraste
1500:1
Format vidéo d’entrée
Port analogique VGA sur connecteur femelle DB-15
DisplayPort V1.1a - Compatible avec les versions ultérieures de l'entrée vidéo DisplayPortFréquence vidéo d’entrée
Horizontal: 30 - 38 KHz
Vertical: 50 - 75 HzAlimentation électrique
CC externe - Bloc d'alimentation optionnel (vendu séparément)
Tension d’entrée
12V CC +/- 5%
Connecteur d’entrée
Prise d’alimentation jack coaxiale (broche de 2.0 mm (+0.0 -0.1 mm) de diamètre, connecteur de 6.4 mm (+/- 0.3 mm) de diamètre, longueur d'insertion de 8.8 mm (+/- 0.3 mm))
Consommation électrique (standard)
Écran + Adaptateur à 230 V / 50 Hz
MARCHE: 15W
VEILLE: 1.5W
ARRÊT: 0.5WDimensions
IntelliTouch: 11.91" x 9.54" x 1.96" / 302.5 mm x 242.2 mm x 49.8 mm
PCAP: 11.90" x 9.53" x 1.77" / 302.5 mm x 242 mm x 44.9 mmDimensions du colis d’expédition
15.12" x 12.68" x 14.38" / 384 mm x 322 mm x 185 mm
Poids (non emballé)
5.8lbs / 2.65 Kg
Poids (emballé)
10.5lbs / 4.75 Kg
Température de fonctionnement
0°C à 40°C / 32°F à 104°F
Température de stockage
-20°C à 60°C / -4°F à 140°F
Humidité
En fonctionnement: 20 % à 80 %
En stockage: 10 % à 95 %Étanchéité
Joint d’étanchéité entre la dalle tactile et le cadre
Joint d’étanchéité entre la dalle tactile et la dalle LCDTemps moyen entre défaillances
50 000 heures démontrées
Garantie
3 ans
Homologations et déclarations
RCM Australie
cUL Canada , IC
CCC Chine
CE TUV Europe
VCCI Japon
KCC Corée
CoC Mexique
BSMI Taïwan
UL Etats-Unis, FCC
International CB
RoHS, RoHS Chine, WEEE, IMERCOptions de montage

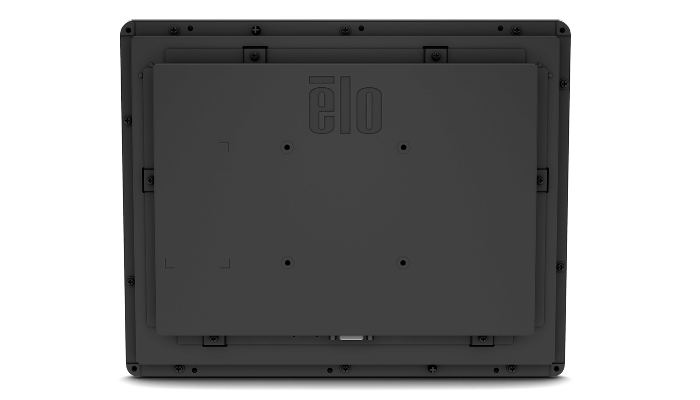

Support de fixation VESA de 75 mm à 4 trous
Montage à l'arrière de l'unité à travers le cadre ou grâce aux supports de montage (Modèles IT)
Montage encastré avec supports de montage fournis (Modèles PCAP)
Voir schémas des dimensions pour plus de détailsContenu du colis
Câble VGA
Télécommande OSD RJ45
Câble USB
Manuel d'utilisation sur CD
Guide d'installation rapide
Pour les modèles sans cadre: Supports de montage encastrés avec vis
Pour les modèles avec cadre: Supports de montage en L (montage latéral) avec visOptions/Périphériques/Mises à jour
Télécommande OSD (RJ45): E483757
Kit de câble de remplacement: E378229
Adaptateur électrique et kit de câbles pour l'Amérique du Nord: E005277
Adaptateur électrique et kit de câbles pour l'Europe et Corée: E571601
Adaptateur électrique et kit de câbles pour le Royaume-Uni: E180092
Adaptateur électrique et kit de câbles pour la Chine: E558862
Adaptateur électrique et kit de câbles pour Taïwan: E818655
Adaptateur électrique et kit de câbles pour le Japon: E182546
Adaptateur électrique et kit de câbles pour l'Argentine: E887099
Stylet IntelliTouch: D82064-000
Elo 12 pouces - Support de montage en L: E549171
Elo 12 pouces - Support de montage encastré: E548984
Câble DisplayPort de 1,8m à câble vidéo DisplayPort: E582895
Câble DVD-D 1,8m à câble vidéo DisplayPort: E583090
Câble HDMI de 1,8m à câble vidéo DisplayPort: E583288Stylet pour stylet PCAP en option
E066148
