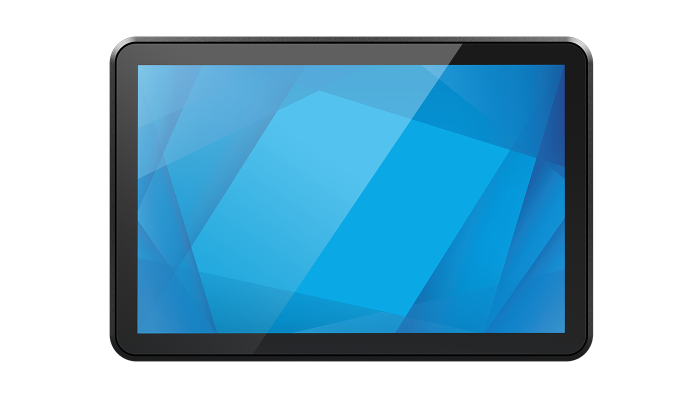

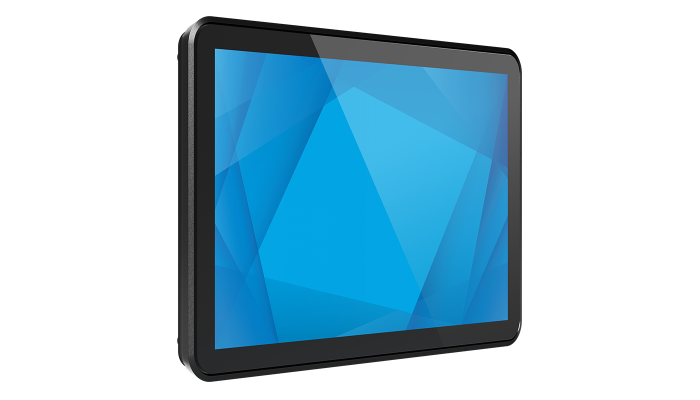

Écran tactile encastrable de qualité
industrielle de 10 pouces 1064L
L'écran encastrable HD de 10 pouces 1064L d'Elo est un moniteur à écran tactile
de qualité industrielle remarquable, conçu pour une intégration facile dans les boîtiers.
Avec ses bords fins et épurés et un facteur de forme moderne, l'écran 1064L est adapté aux
commandes industrielles, aux interfaces homme-machine, à l'automatisation des
entrepôts, aux jeux, etc.
Écran TouchPro® PCAP
à liaison optique, remarquable.
L’écran à liaison optique de 10 pouces 1064L propose une expérience digne
d’une tablette avec reconnaissance de 10 contacts simultanés, ainsi que la
durabilité, les performances tactiles et l’optique de qualité supérieure
requises pour les applications commerciales et industrielles.
Permet l’alimentation électrique, la
vidéo et les contacts à l’aide
d’un simple câble USB-C.
Écran tactile écoénergétique et résistant.
Conformité UL62368
et IK08
Verre renforcé
chimiquement
Prêt pour une
utilisation en continu
Large plage de tensions de fonctionnement
(12V‑24V)
Certification
Energy Star 7.0
Accédez directement à l’affichage
à l’écran depuis l’écran tactile.
Nous avons simplifié la gestion de vos commandes d’affichage à l’écran : vous
pouvez désormais utiliser l’écran tactile ou les commandes auxquelles vous
êtes habitué à l’arrière du moniteur.
Verre à technologie capacitive
projetée, pour des contacts optimisés.
Pour les installations nécessitant des catégories IP spécifiques ou une
protection contre le vandalisme ou les environnements difficiles, les écrans
TouchPro PCAP d’Elo disposent d’une fonctionnalité Touch Thru. Grâce à la
technologie Touch Thru, l’écran peut être installé derrière une façade de verre
de 6 mm ou de plastique de 3 mm pour créer une borne totalement encastrée.
Conçu pour une intégration facile.
Le moniteur à écran tactile de 10 pouces d’Elo peut être installé avec une
orientation paysage, portrait ou vers le haut, il offre donc une flexibilité
maximale pour l’intégration à un comptoir, une borne ou une armoire. Que les
utilisateurs finaux regardent l’écran à proximité ou d’une certaine distance,
notre écran d’affichage à liaison optique offre ce dont vous avez besoin tout
en maintenant une clarté optimale pour l’expérience de visionnage.
Une puissance informatique qui
se déploie à l’aide d’un simple câble.
Le module Elo Backpack dispose d'un puissant moteur de calcul Android de qualité
commerciale, qui peut facilement se connecter à l'écran à l'aide d'un simple câble
USB-C. Le module Elo Backpack présente un faible encombrement, que ce soit en
dimensions ou en poids, et peut être intégré à n'importe quelle borne grâce au
disposition de montage VESA intégré. Il n'a jamais été aussi simple d'adapter la
plateforme Android commerciale d'Elo à différentes tailles et différents facteurs
de forme.
EloCare
assure votre
tranquillité
d’esprit.℠
Du remplacement d’unité avancé au
service SE 360,
EloCare assure le
service et l’assistance par le
biais de
personnes qui connaissent le mieux
vos produits Elo.
- Remplacement d’unité avancé
- Garantie étendue
- Services professionnels
Une qualité
conçue pour durer.
Nous concevons chaque produit dans le
but non seulement de répondre aux
attentes, mais aussi de les dépasser.
En intégrant nos technologies à vos
opérations, vous vous associez avec
nous. Notre engagement à votre égard
est de vous fournir des produits
fiables, vous pouvez ainsi vous
concentrer sur le développement et
l'innovation, en sachant que nous
assurons l'assistance de nos produits
et que nous sommes prêts à vous aider
à chaque étape.
Spécifications
-
Technique
Référence(s)
TouchPro PCAP - E971060
Couleur du boîtier
Noir
Technologie et fonctionnalités tactiles
PCAP (capacitif projeté TouchPro®) - 10 touches
Touch Thru
La technologie capacitive projetée TouchPro® prend en charge jusqu’à 6 mm de verre ou 3 mm de plastique et jusqu’à 2 contacts.
Interface tactile
USB 2.0
Taille de l’écran (diagonale)
Diagonale de 10.1”, matrice active TFT LCD (LED)
Affichage à l’écran (OSD)
Affichage à l’écran avec boutons de menu et d’alimentation à l’arrière de l’unité. Les gestes tactiles pris en charge incluent les suivants :
1. Active le menu d’affichage à l’écran.
2. Verrouillage/déverrouillage du fonctionnement du bouton d’affichage à l’écran.
3. Verrouillage/déverrouillage du fonctionnement du bouton d’alimentation.
Commandes : menu, alimentation
Paramètres : numérisation automatique, priorité vidéo, luminosité, contraste, format, netteté, température de couleur, amélioration des couleurs, filtrage de la lumière bleue, expiration de l’affichage à l’écran, langue de l’affichage à l’écran, retour aux réglages d’usine, informations, mode de veille à activation tactile, fonctionnalité tactile
Langues : anglais, français, italien, allemand, espagnol, chinois simplifié, chinois traditionnel, japonais
Verrouillages : affichage à l’écran, alimentationFormat d’image
16:10
Zone active
8.54" x 5.34" / 216.96 mm x 135.60 mm
Résolution
1280 x 800
Autres résolutions prises en charge
640x480 60Hz
720x400 70Hz
800x500 60Hz
800x600 60Hz
1024x768 60Hz
1280x800 60Hz, 60Hz RB
1366x768 60Hz, 60Hz RB
1920x1080 60Hz
1920x1200 60HzAngle de vision
Horizontal: ±89° ou 178° au total / Vertical: ±89° ou 178° au total
Nombre de couleurs
16.7 millions
Luminosité (standard)
Panneau LCD: 500 nits; PCAP: 450 nits
Temps de réponse – total (standard)
29 msec
Taux de contraste
800:1
Vidéo
Connecteur HDMI V1.4 de type A pour entrée HDMI
DisplayPort V1.2 - Compatible avec les versions ultérieures de l'entrée vidéo DisplayPort
USB de type C
*L’utilisation du câble USB de type C vers USB de type C Elo (référence Elo : E129019) est recommandée pour éviter les problèmes de compatibilité.
Plage de fréquence de synchronisation horizontale de la vidéo d'entrée : 30 – 80K KHz
Plage de fréquence de synchronisation verticale (fréquence d'images) de la vidéo d'entrée : 50-75HzPuissance
Option 1 :
c.c. externe - bloc d’alimentation en option (vendu séparément)
Connecteur électrique d’entrée du moniteur : prise d’alimentation jack coaxiale (broche de 2 mm de diamètre extérieur (+ 0,0 - 0,1 mm), 6,4 mm de diamètre intérieur (+/- 0,3 mm), profondeur de 8,8 mm de diamètre (+/- 0,3 mm))
Spécifications du signal d’entrée d’alimentation de l’écran : 12 V – 24 V c.c. +/- 5 %
Connecteur électrique de sortie de l’adaptateur : prise d’alimentation cylindrique c.c. (broche de 2,1 mm de diamètre intérieur (+/- 0,1 mm), 5,5 mm de diamètre extérieur (+/- 0,05 mm), longueur de 9,5 mm de diamètre (+/- 0,3 mm))
Option 2 :
Plage de l’entrée USB de type C :
5 V ±5 % à 3 A/9 V ±5 % à 3 A/15 V ±5 % à 1,8 A/20 V ±5 % à 1,35 AConsommation électrique (standard)
Activé (valeur par défaut - luminosité à 80 %) : 6,52 W
Activé (valeur type - luminosité à 100 %) : 7,42 W
Veille (moniteur + adaptateur) : 0,45 W
Arrêt (moniteur + adaptateur) : 0,25 WDimensions
9.46" x 6.26" x 1.26" / 240.4 mm x 159.0 mm x 32.0 mm
Dimensions du colis d’expédition
12.40" x 9.57" x 5.67" / 315 mm x 243 mm x 144 mm
Poids (non emballé)
2.75 lbs / 1.25 kg
Poids (emballé)
5.35 lbs / 2.43 kg
Température de fonctionnement
0°C à 40°C / 32°F à 104°F
Température de stockage
-20°C à 60°C / -4°F à 140°F
Humidité
En fonctionnement: 20 % à 80 %
En stockage: 10 % à 95 %Étanchéité
IPX1 en façade
Temps moyen entre défaillances
50 000 heures démontrées
Garantie
3 ans
Homologations et déclarations
RCM Australie
cUL Canada, IC
CCC Chine
CE TUV Europe
UCKA (Royaume-Uni)
VCCI Japon
KCC Corée
NoM Mexique
BSMI Taïwan
UL Etats-Unis, FCC
International CB
RoHS, RoHS Chine, WEEEConformité
Résistance à une décharge électrostatique GLI de 27 kV dans l’air/8 kV par contact
Résistance à l’impact d’une bille « ball-drop » UL62368
Résistance aux impacts IK08
Fonction de captation électrique via DDCCIEnergy Star
Energy Star 7.0
Options de montage
Montage VESA de 75 mm et 100 mm
Interface de montage sur les 4 côtés
Montage affleurant avec les supports inclus
Voir les dessins dimensionnels pour plus de détails.Contenu du colis
1064L
Câble HDMI
Câble USB tactile (USB-A vers USB-C)
Supports de montage encastré avec vis
Guide d’installation rapide
Label EEIOptions/Périphériques/Mises à jour
Kit câble DVI-D vers HDMI: E538507
Adaptateur électrique et kit de câbles pour l'Amérique du Nord: E005277
Adaptateur électrique et kit de câbles pour l'Europe et Corée: E571601
Adaptateur électrique et kit de câbles pour le Royaume-Uni: E180092
Adaptateur électrique et kit de câbles pour la Chine: E558862
Adaptateur électrique et kit de câbles pour Taïwan: E818655
Adaptateur électrique et kit de câbles pour le Japon: E182546
Adaptateur électrique et kit de câbles pour l'Argentine: E887099
Stylet pour stylet PCAP en option - Réf. Elo: E066148
Elo Backpack® 4 (Modèle Entrée de gamme) - Réf. Elo : E393754
Elo Backpack® 4 (Modèle Standard) - Réf. Elo : E393359
